ANSYS Workbench

Возможности платформы ANSYS Workbench

Среда ANSYS Workbench является основным инструментом, на котором базируется концепция «Проектирование изделий на основании результатов инженерных расчетов». Тесная интеграция между компонентами приложений дает беспрецедентную легкость использования при подготовке и проведении расчетов, а также при решении сложных междисциплинарных задач.

Инновационная схема проекта

Инновационная схема проекта внутри платформы ANSYS Workbench меняет порядок проведения расчетов. Проекты представляются в виде взаимосвязанных систем в форме блок-схемы. С первого взгляда можно понять инженерный замысел, взаимосвязи между данными и состояние проекта расчета.

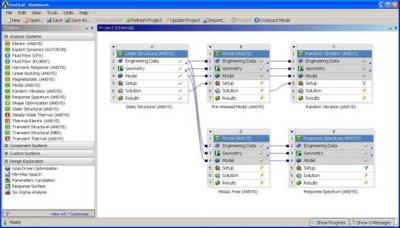

Схема с общим видом проекта расчета целиком

Междисциплинарные расчеты по технологии drag-and-drop («перенеси и отпусти»)

Построение сложнейших сопряженных расчетов, включающих в себя разные области физики, осуществляется при помощи простой операции drag-and-drop («перенеси и отпусти»). Нужно просто взять последующий расчет, перетащить его и отпустить на исходном расчете, при этом автоматически сформируются необходимые связи для передачи данных. В качестве примера ниже схематически показан односторонний расчет взаимодействия текучей среды и конструкции (расчет жидкостно-конструкционного взаимодействия).

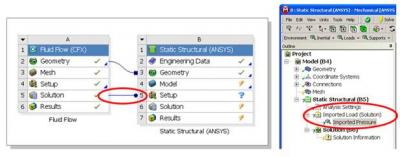

Междисциплинарный расчет по принципу «перенеси и отпусти»: связи в схеме проекта (слева) соответствуют передаче данных между разными областями физики и ветке импортированных нагрузок в дереве модели приложения ANSYS Mechanical (справа).

Порядок расчета регулируется полностью определенными системами анализа

Работа со схемой проекта вносит ясность и систематизирует процесс. Можно перетащить желаемый тип анализа из панели инструментов слева и положить его на схему проекта. Системы анализа содержат все необходимые компоненты, определяющие порядок работы в процессе расчета, прорабатывая систему сверху вниз. Весь процесс однозначен и непреложен.

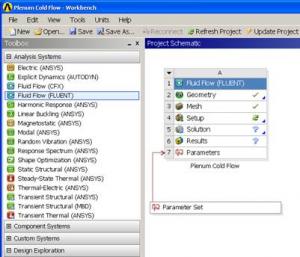

После перетаскивания желаемого типа анализа на схему проекта «пройдитесь» по системе сверху вниз, чтобы система анализа стала полностью определенной. Иконки статусов в правой части каждой ячейки точно показывают прогресс. В данном случае, анализ готов до ячейки «сетка» (meshing) включительно.

Интегрированное управление параметрами

Как всегда, приложения, размещенные на платформе ANSYS Workbench, поддерживают изменение параметров, включая CAD-параметры, свойства материалов, граничные условия и производные результирующие параметры. Параметры, заданные внутри приложения, управляются из окна проекта, облегчая исследование множества вариаций расчета. Из окна проекта можно выстроить серии точек проекта (комбинации вариантов конструкции, свойств материалов, нагрузок и граничных условий) в виде таблицы и просчитать все варианты за один раз.

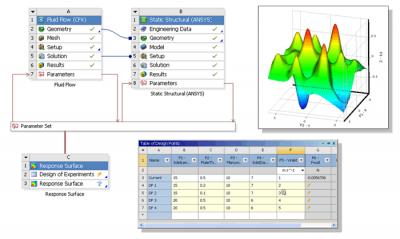

Напрямую из схемы проекта можно управлять имеющимися в расчете параметрами. Можно задать таблицу изменений параметров и выполнить расчет вариаций конструкции в пакетном режиме.

Для максимально эффективного использования всех возможностей параметрических расчетов можно использовать модуль ANSYS DesignXplorer с заданным набором параметров. При этом поддерживаются такие типы параметрической оптимизации, как планирование эксперимента, оптимизация с целью достижения заданных параметров, поиски минимальных/максимальных значений. Возможен расчет влияния неопределенности входных параметров методом «шести сигм» для исследования отказоустойчивости конструкций. Данные возможности доступны для всех приложений, для всех областей физики и для всех решателей, поддерживаемых в рамках платформы ANSYS Workbench (включая Mechanical APDL).

Автоматическое обновление/перестроение на уровне проекта

В любую часть расчета можно внести изменения, а платформа ANSYS Workbench выполнит запуск нужных приложений для автоматического обновления/перестроения проекта. Таким образом, значительно снижаются временные затраты на итерации по перебору точек проекта (вариантов конструкции).
