Creo Parametric - незамінне тривимірне параметричне рішення CAD

Додаток PTC Creo Parametric дає саме те, що потрібно: найнадійніший, масштабований набір інструментів 3D-конструювання виробів, що забезпечує необхідну ефективність, гнучкість та швидкість для прискорення всього процесу розробки виробів

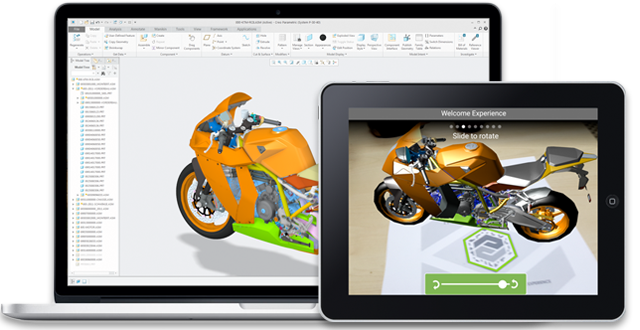

PTC Creo Parametric — розширюване та сумісне параметричне рішення для максимально ефективної розробки інновацій, підвищення якості 3D-конструкцій виробів та прискорення виведення виробів на ринок. Цей програмний засіб допомагає швидко розробляти дуже якісні та точні цифрові моделі. Більш того, надійні Цифрові моделі є повністю асоціативними.

Будь-які внесені у виріб зміни призводять до комплексного оновлення робочої документації. Це забезпечує довіру до цифрових даних про вироби, необхідну для інвестування значного капіталу у залучення ресурсів, виробничі потужності та організацію масового виробництва.

Обширна бібліотека розширень CAD, CAID, CAM та CAE для PTC Creo Parametric розвиває можливості програми зі зростанням компанії та обсягів розробки виробів.

Основні переваги:

• Підвищення продуктивності за рахунок більш ефективних та гнучких функцій тривимірного детального конструювання.
• Швидке та просте створення 3D-моделей будь-якої деталі чи складання.
• Спеціальний набір інструментів для роботи з великими збираннями.
• Автоматичне створення виробничих креслень, що забезпечує повну впевненість у відповідності поточної конструкції.
• Підвищення естетики конструкцій за рахунок широких можливостей побудови поверхонь.
• Зручне використання отриманих від клієнтів і постачальників даних CAD у нейтральних форматах та у форматах інших систем (не PTC), що виключає необхідність перетворення. файлів або відтворення 3D-моделей із нуля.
• Миттєвий доступ до бібліотеки деталей: гвинтів, болтів, гайок, шайб і т.д.
• Миттєвий доступ до широкого набору навчальних матеріалів та посібників безпосередньо з програми, що дозволяє швидко досягти необхідної продуктивності праці.

Розширення Creo Topology Optimization

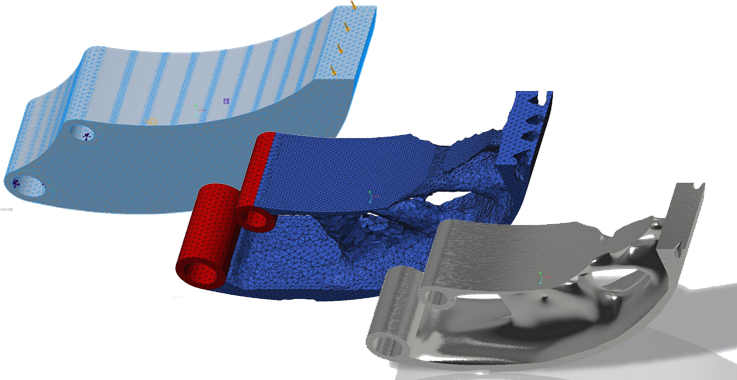

Автоматизація розробки оптимізованих проектів

• Повна інтеграція у Creo

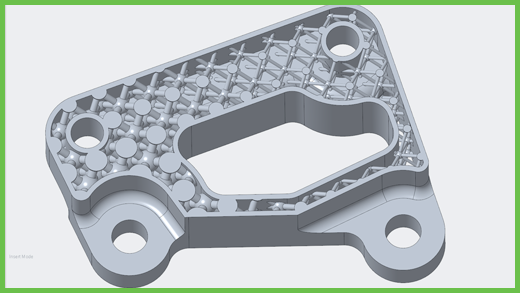

• Створення НЕ теселірованих поверхонь на основі параметричної геометрії
• Використання розрахунку конструкції, модального та термічного аналізу
• Забезпечення одночасної оптимізації за кількома критеріями

Розширення Creo Mold Machining

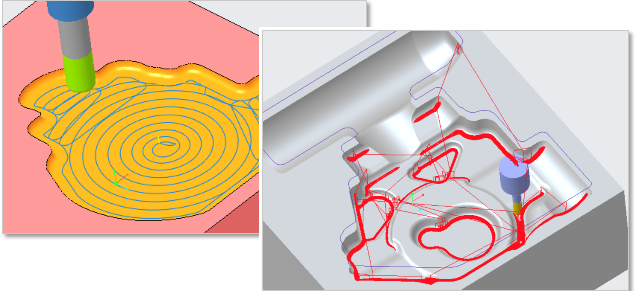

Формування оптимізованих траєкторій руху інструменту виготовлення прес-форм або у будь-яких ситуаціях, коли потрібно виконати програмування пристроїв з числовим програмним управлінням виготовлення малих серій виробів з урахуванням даних геометрії.

• Повна інтеграція у програму Creo
• Автоматичне повторне проектування траєкторій руху інструмента при зміні конструкції
• Підтримується обробка по 3 осях та позиціонування по 3+2 осях
• На основі технології ModuleWorks

Розширення Creo Flow Analysis

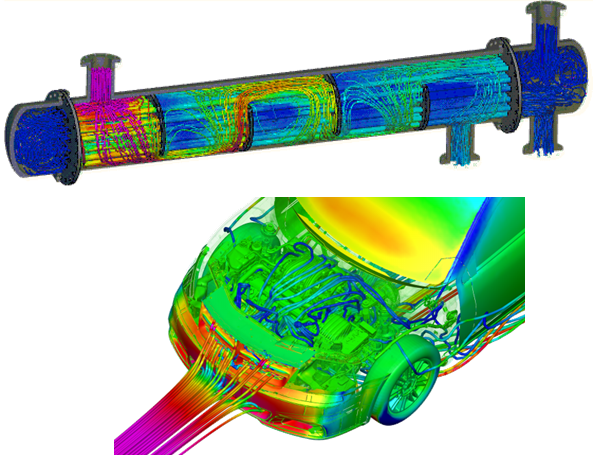

Аналіз конструкцій з використанням обчислювальної газогідродинаміки (CFD) на початковому етапі та в основному для оцінки характеристик, виявлення проблем та оптимізації конструкції.

• Повністю інтегровано в Creo для забезпечення безпроблемного використання даних систем CAD та автоматизованої підготовки виробництва (CAE)
• Зручний інтерфейс користувача
• Спрощення розробки моделей
• Скорочення тривалості циклу моделювання
• Висока точність результатів
• Призначено для проектувальників, може масштабуватись для фахівців з аналізу

Побудований на основі перевіреної технології Pro/ENGINEER і використовуваний десятками тисяч компаній по всьому світу, інструмент PTC Creo Parametric надає найсучасніші та інноваційні функції 3D CAD для процесу детального конструювання. Професійний конструктор не може ризикувати, використовуючи засоби CAD, недосконалі з точки зору конструювання виробів, процесів або продуктивності. Завдяки нашому програмного засобу компроміси не потрібні: користувач отримує всі інструменти, необхідні для точного та швидкого виконання роботи.

Необмежена масштабованість програмного забезпечення передбачає, що в міру зростання підприємства та його потреб можна легко додавати нові облікові записи користувачів, модулі та функції. При цьому ніколи не доведеться турбуватися про імпорт несумісних даних або вивчення нового інтерфейсу користувача. Розширені можливості надаються за рахунок цілісної інтеграції модулів розширення, включаючи такі.

Додаток PTC Creo Parametric – це важливий елемент сімейства програмних засобів PTC Creo, призначеного для конструювання виробів. PTC Creo - це масштабований, функціонально сумісний пакет програмного забезпечення для конструювання виробів, який допомагає швидко досягати високих результатів. Це ПЗ дозволяє групам конструкторів створювати, аналізувати, переглядати та максимально використовувати проекти виробів на наступних етапах за допомогою засобів 2D CAD, 3D CAD, параметричного та прямого моделювання.

PTC Creo Simulate - розрахункове програмне забезпечення для інженерного аналізу та прототипування

PTC Creo Simulate має найпростіший, інтуїтивно зрозумілий інтерфейс, що дозволяє без особливої підготовки інженерам проводити основні розрахунки в ході реалізації конструкторського задуму. CAE Creo Simulate повністю інтегрується з CAD Creo Parametric і Creo Direct, що суттєво прискорює процес проектування, але й може використовуватися як окремий розрахунковий додаток.

Розвиток комп'ютерних технологій кардинально змінив класичний підхід до проектування. Ми вже давно не користуємося кульманами, навіть прості креслення створити за допомогою ПК. На сьогоднішній день рівень автоматизації проектування та виробництва значною мірою визначає конкурентоспроможність підприємства в цілому.

На сьогоднішній день більшість підприємств впровадили різні 3-D САПР системи, наступний крок на шляху до підвищення якості виробів та конкурентоспроможності виробництва за впровадженням розрахункових систем.

PTC Creo Simulate насамперед орієнтований на конструкторів як інструмент для оцінки характеристик виробу безпосередньо в процесі його проектування.

Адже для нього дуже важливо розуміти як працюватиме проектована деталь/механізм і без сторонньої допомоги мати можливість визначити їх характеристики міцності.

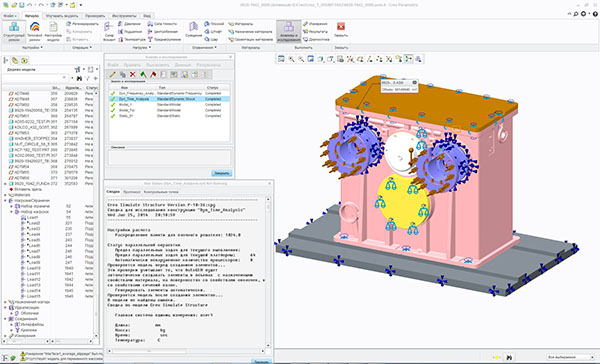

Відомі аналізи, що підтримуються:

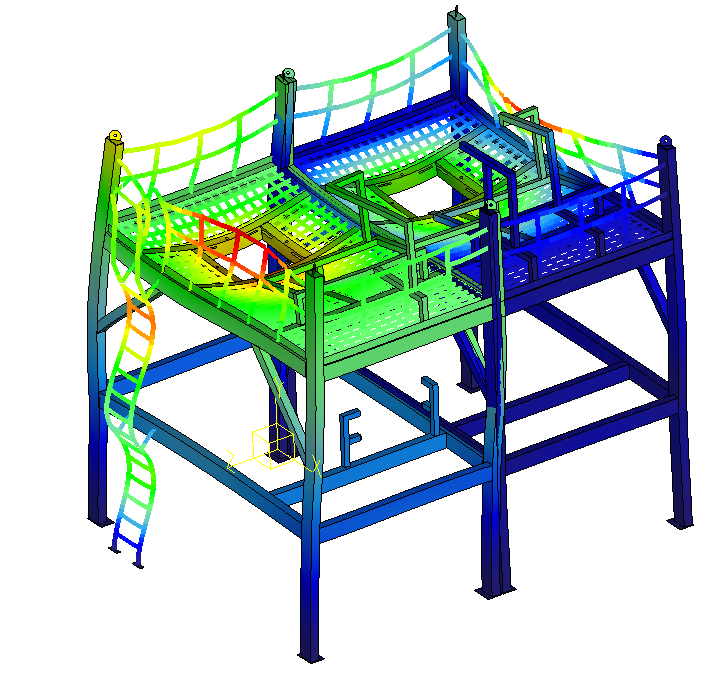

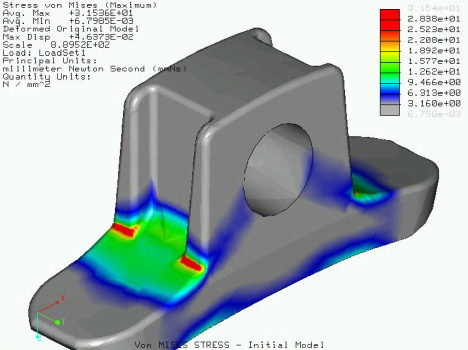

Аналіз статичної міцності (Structural Analysis):

• Static (Статичний) – визначаються переміщення, напруги, деформації та ін., як відгук конструкції на заданий силовий вплив та умови закріплення
• Prestress Static (Преднапружений статичний) – облік впливу зміни жорсткості конструкції під навантаженням на переміщення напруги деформації
• Large Deformation Static (Статичний аналіз з великими деформаціями) – обчислюються геометрично нелінійні деформації та напруження у статичному аналізі
• Contact (Контактний) – обчислення з урахуванням контактної взаємодії деталей з і без урахування тертя
• Modal (Модальний) – розрахунок власних частот та форм коливань
• Prestress Modal (Преднапружений модальний)
• облік впливу зміни жорсткості конструкції під навантаженням на власні частоти
• Buckling (Стійкість) – розрахунок критичної сили загальної втрати стійкості
• Fatigue (Втома) – аналіз втоми та довговічності конструкції

Аналіз динамічної міцності (Vibration Analysis):

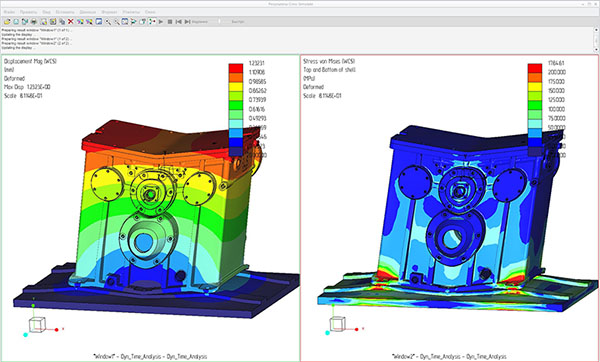

• Dynamic Time (Перехідний) – визначаються переміщення, швидкості, прискорення та напруги, як відгук конструкції на навантаження, що змінюється в часі
• Dynamic Frequency (Гармонічний) – визначаються амплітуда і фаза переміщень, швидкостей, прискорень і напруг, як відгук конструкції на синусоїдальне навантаження, що змінюється за частотами
• Dynamic Random (Вібраційний) – визначаються спектральна щільність потужності (PSD) та середньоквадратичні значення переміщень, швидкостей, прискорень та напруг, як відгук конструкції на навантаження у вигляді спектральної щільності потужності
• Dynamic Shock (Спектральний) – визначаються максимальні значення переміщень та напруг, як відгук конструкції на обурення основи, задане у вигляді спектру відгуку

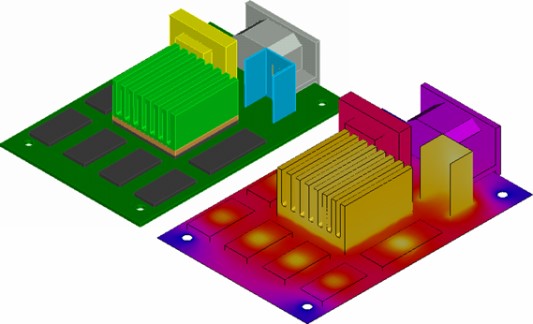

Тепловий аналіз:

• Виконання стаціонарного теплового аналізу з використанням заданих полів температур та теплових потоків
• Тепловий аналіз при рівномірній або заданій законом розподілі температури
• Використання попередньо заданого розподілу температур
• Імпорт полів температур із систем гідро-газодинамічного аналізу (CFD)
• Використання різних типів теплових навантажень та виконання термоміцності розрахунку

Модуль Creo Simulate працює з усіма типами геометрії: твердими тілами, оболонками, балками та змішаними типами моделей. Крім того, він надає інженерам можливість прямо використовувати геометрію поверхні з твердотілих моделей для їх ідеалізації, спрощуючи обробку даних для оболонкових моделей або балкових конструкцій. Creo Simulate містить набір команд, що дозволяють швидко створювати розрахункові схеми:

• Зварні з'єднання, включаючи точкові, торцеві та зварні шви з модуля PTC Creo Welding
• Призначення зосереджених мас, пружин та демпферів
• Жорсткі зв'язки та «вагові» (податливі) зв'язки
• Інструменти для ідеалізації болтових та гвинтових з'єднань
• Інструменти для ідеалізації балочних конструкцій із бібліотеками типових перерізів
• Технологічні навантаження та обмеження, такі як робочі навантаження та обмеження циклічної симетрії
• Підтримка ізотропних та анізотропних матеріалів

Гарантія отримання точних результатів

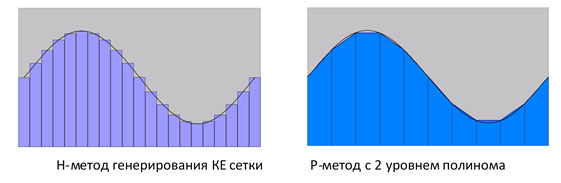

Creo Simulate використовує P-елементний метод апроксимації геометрії, який дозволяє отримати точні результати за мінімальних зусиль з боку конструктора. У традиційних системах аналізу міцності використовується H-елементний метод, при якому розрахунок керує процесом отримання точного результату. Тому розрахунок вимагає великого досвіду створення сіткових моделей та ряду спеціалізованих знань. P-елементний метод сам оптимізує сітку кінцевих елементів (МКЕ) доти, доки вона точно не відтворить CAD-геометрію.

Програма Creo Simulate призначена насамперед для конструктора і знімає з нього завдання ручної підготовки сіткової моделі, оскільки забезпечує збіжність автоматично під час проведення аналізу. P-елементний метод метод точно відображає геометрію моделі та виробляє ітерацію доти, доки не буде забезпечена необхідна якість збіжності. Ніяка інша КАЕ-система в даний час не має такої можливості. Більш того, Creo Simulate дозволяє інженерам робити підготовку розрахункових моделей для використання зовнішніх вирішувачів. У режимі FEM можна створити розрахункову схему, навантаження після чого передати в системи вищого рівня, такі як NASTRAN, ANSYS.

Можливості оптимізації

Розробка виробів не є лінійним процесом, а складається з безлічі повторень та проектних досліджень. З цією метою модуль Simulate вбудований у параметричне середовище системи Creo Parametric, що дозволяє інженерам в єдиному інтерфейсі легко та просто оптимізувати свої проекти. Доступні такі можливості конструкторських досліджень та знаходження оптимального рішення:

• Прямий імпорт навантажень із модуля Creo Mechanism Dynamics Extension для розрахунку елементів механізму
• Розрахунок локальної та глобальної чутливості, який дозволяє інженеру оцінити вплив окремих змін параметричної геометрії на стан конструкції в цілому
• Цільова комплексна оптимізація, яка забезпечує оптимальну сукупність таких характеристик проектування, як розміри моделі та значення конкретних розмірів
• Взаємодія з модулем Creo Behavioral Modeling Extension, доступні розширені функції оптимізації, як, наприклад, планування експерименту
• Інтерфейс, що настроюється, дозволяє використовувати зовнішні системи допоміжних розрахунків (наприклад, розрахунки електромагнітних ланцюгів)
Таким чином, проектувальникам надається потужний розрахунковий модуль разом із потужними можливостями системи Creo Parametric у галузі створення моделей та спільної роботи над ними. А оскільки вся розрахункова схема зберігається у файлах CAD моделей, спрощується управління даними та їх повторне використання в нових проектах

Переваги PTC Creo Simulate

• Безшовна інтеграція із сімейством пакетів PTC Creo
• Вбудовані розрахункові можливості для моделей Creo Parametric & Creo Direct
• Розрахункові моделі зберігаються у файлах CAD моделей
• Зручні інструменти для закріплення та навантаження
• Легке завдання закріплень та навантажень безпосередньо на геометрії
• Швидке моделювання з'єднань та контакту деталей у збірках
• Ідеалізація та спеціальні розрахункові елементи для моделювання складних конструкцій
• Надійний сітковий генератор та розширена адаптивна технологія
• Різні типи елементів та їх комбінація (об'ємні, поверхневі, балки, маси, пружини)
• Автоматична генерація сітки та набір опцій для налаштування якості сітки
• Поліпшення конструкції та інструменти оптимізації
• Дослідження чутливості конструкції до варіації параметрів
• Аналіз виконання змін та оптимізація конструкції
• Вся розрахункова інформація зберігається у дереві CAD-моделі
• 100% русифікація інтерфейсу PTC Creo Simulate, довідки та процесів розрахунку

Використання PTC Creo Simulate гарантовано забезпечує підвищення ефективності розробки виробу

• Зниження вартості виробу
• Визначення недоліків конструкції на ранніх етапах для отримання успішного виробу з першого разу
• Скорочення чи відмова від фізичних прототипів
• Використання розрахунку та оптимізації для зниження вартості матеріалів
• Підбір розмірів конструкції, що забезпечують задоволення вимог міцності за мінімальної вартості (підвищення енерговагової досконалості конструкцій)
• Зниження вартості розробки виробу
• Відхилення невідповідних варіантів конструкції до етапу створення фізичного прототипу
• Зниження витрат, пов'язаних із тривалим періодом розробки та перевірки конструкції
• Зниження витрат на пост-продажне та гарантійне обслуговування
• Виключення дорогого виробничого шлюбу

Пакети

PTC Creo Simulation постачається в наступних варіантах:

• Creo Simulate lite – доступно безкоштовно в рамках усіх нових пакетів PTC Creo Essentials
• Як вбудований модуль у Creo Parametric (інтегрований інструмент зі створення геометричної моделі та виконання розрахунків)
• Окрема програма Creo Simulation та Creo Advanced Simulation (розширені інструменти) Для розрахунку використовується окремо створена геометрична модель
• Існує розширений розрахунковий пакет Creo Advanced Simulation
• Creo Simulate доступна для ВНЗ у рамках безкоштовної ліцензії Creo Elements/Pro

Рішення на базі Creo Parametric використовують найбільші машинобудівні організації таких галузей, як аерокосмічна, важке машинобудування, автомобілебудування, виробництво медичного обладнання, споживчих товарів та промислового обладнання. PTC Creo Simulate - найкраще співвідношення ціна-функціональність на ринку САЕ-систем.

PTC Creo Direct - простий у використанні, швидкий і гнучкий засіб прямого 3D-моделювання

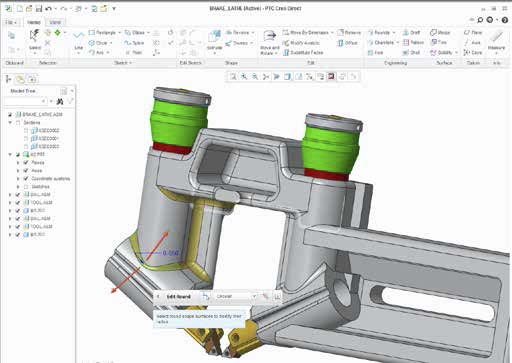

PTC Creo Direct — це незамінне рішення CAD для прямого 3D-моделювання, тому що повністю відповідає потребам: просте у використанні, швидке та гнучке рішення завдяки якому у процесі розробки виробів може брати участь більше людей.

При розробці виробів, особливо для які відрізняються підвищеною конкуренцією та глобальних ринків, компанії стикаються з багатьма складнощами. Крім конструювання виробів, які мають відповідати безперервно змінним вимогам клієнтів, колективи розробників виробів відчувають постійний тиск, тому що від них потрібно створювати більш досконалі вироби в більш стислі терміни та з меншою собівартістю.

Додаток PTC Creo Direct дозволяє користувачам протягом усього процесу розробки виробів створювати та редагувати дані 3D CAD, використовуючи пряме моделювання. Незалежно від того, виконуються перші етапи концептуального конструювання, збираються відгуки клієнтів, постачальників та інших партнерів або здійснюється спроба спростити геометрію виробу для проведення аналізу CAE, цей програмний засіб повністю підходить для найбільш ефективного та раціонального виконання поставленого завдання.

Основні переваги:

• Простота використання та освоєння. Інтуїтивно зрозуміла методика прямого моделювання дозволяє користувачам, що починають і рідко виконують подібну роботу, швидко починати працювати з необхідною швидкістю, створюючи та редагуючи 3D-конструкції
• Більш швидке та гнучке моделювання комплектуючих та збірних конструкцій підвищує особисту ефективність та продуктивність праці.
• Даний швидкий і простий підхід дозволяє легко вносити зміни до проекту конструкції на пізніх етапах за менших витрат часу та порушень планів
• Можливість більш ефективно працювати в середовищі з кількома системами CAD завдяки простому включенню та редагуванню даних, створених в інших системах CAD
• оптимізація робочих процесів для проектування CAE та інструментального оснащення
• покращення та прискорення процесу перевірки конструкцій за рахунок забезпечення керівникам, інженерам з експлуатації та іншим фахівцям, які рідко користуються системами CAD, можливості редагувати дані 3D CAD безпосередньо
• можливість максимального використання даних 3D CAD великою кількістю фахівців, щоб вони могли брати участь у процесі розробки виробів і, зрештою зрештою, прискорювати його виконання

PTC Creo Layout - швидке створення 2-вимірних концептуальних креслень як основи для ЗD-моделей

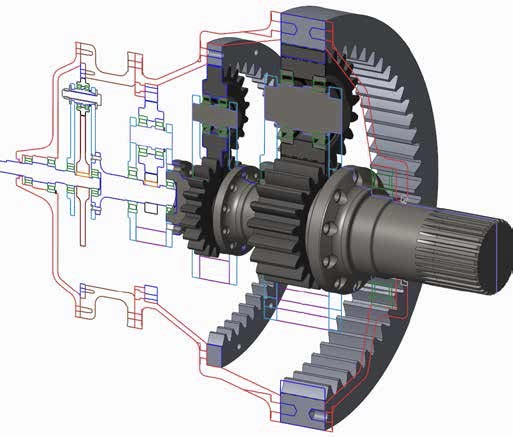

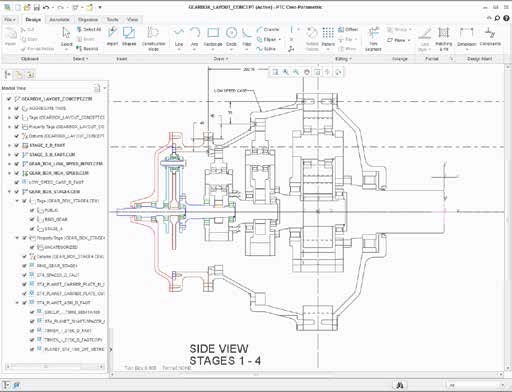

Для створення попередніх концептуальних креслень багато компаній використовують засоби 2D CAD, які забезпечують необхідну швидкість та гнучкість внесення змін при дослідження різних альтернативних конструктивних рішень. Тим не менш, у міру того як конструктивне рішення формується, переваги твердотільного 3D-моделювання стають очевиднішими. Компанія може в результаті хотіти отримувати як остаточні результати проектування твердотілі 3D-моделі, але не бажати жертвувати швидкістю. та гнучкістю, що забезпечуються системами 2D CAD на початкових етапах концептуального конструювання.

Коли попереднього концептуального конструювання використовується система 2D CAD, а детального конструювання застосовується система 3D CAD, то перехід із однієї системи в іншу може становити велику складність. ПО PTC Creo Layout служить вирішенням цієї проблеми, оскільки є комплексним середовищем 2D-моделювання, що включає всі засоби, необхідні конструктору, що розробляє концептуальні 2D-проекти.

Дане ПЗ служить надбудовою тієї ж технології, що й інші засоби сімейства PTC Creo, тому створені в ньому 2D-проекти можна без перешкод повторно використовувати як основу 3D-моделей без необхідності імпортувати або відтворювати дані в 3D-проекті.
Крім того, асоціативність 2D- та 3D-проектів за бажання може бути збережена. Тоді зміни, що згодом вносяться в 2D-проект, будуть відображатися в 3D-проекті автоматично.

Створення та керування 2D-геометрією з необмеженими можливостями ескізного креслення

Використовуйте це програмне забезпечення для створення концептуальних 2D-проектів за допомогою широкого вибору засобів побудови ескізів та зміни геометрії. Також передбачена можливість додавання розмірів, приміток, позначень, таблиць та креслярських форматів-і, на додаток, можливість організації креслень за допомогою структури, тегів та груп. Переміщення великими 2D-кресленнями спрощено у вигляді створення інтуїтивно зрозумілих засобів візуалізації.

Скорочення часу конструювання за рахунок повторного використання 2D-креслень у 3D-проектах

Починайте нові 2D-проекти швидше, повторно використовуючи як відправну точку існуючі проекти. Передбачено можливість імпорту поперечних перерізів 3D-моделі з програми PTC Creo Parametric™ або імпорту існуючих 2D-даних із численних стандартних 2D-форматів. Також можливе розпізнавання імпортованих растрових зображень для створення ескізів.

Інтеграція 2D-проектів із 3D-моделями

Як самостійний додаток, PTC Creo Layout інтегрується з додатком PTC Creo Parametric, щоб можна було використовувати 2D-проекти, згенеровані в PTC Creo Layout, для створення 3D-моделей у програмі PTC Creo Parametric. Скоротіть цикли проектування, посилаючись на деякі або всі 2D-креслення у 3D-моделях деталей та складання.

PTC Creo Options Modeler - створення та перевірка модульних виробів

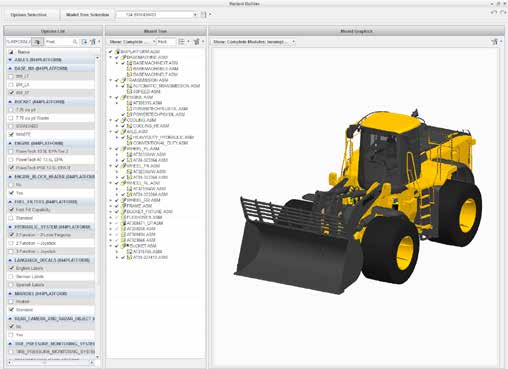

PTC Creo Options Modeler є спеціалізованим додатком для створення та перевірки 3D-моделей модульних виробів. Шляхом створення багаторазово використовуваних модулів виробу та визначення порядку їх взаємодії та складання конструктори можуть швидко створювати та перевіряти будь-які вироби відповідно до особливих вимог певних замовників.

Інженерам-конструкторам при розробці виробів доводиться долати безліч труднощів, особливо в динамічних галузях з високим рівнем конкуренції, які характеризуються зростаючим різноманітністю та різними вимогами нових ринків або нових замовників. За рахунок використання модульного підходу до конструювання виробів є можливість знизити складність, продовжуючи при цьому пропонуватиме широкий асортимент виробів без значного збільшення витрат або складності.

У поєднанні з програмою PTC Windchill, програмним продуктом для управління життєвим циклом виробів, PTC Creo Options Modeler дозволяє виробничим компаніям створювати та перевіряти Точні 3-мірні уявлення конфігурацій виробів, що визначаються індивідуальними відомостями матеріалів.

Поєднання PTC Creo Options Modeler з додатком PTC Creo Parametric дозволяє конструкторам перевіряти виріб, що отримується в результаті шляхом перевірки таких властивостей, як точна маса і центр тяжкості, і навіть перевірки та усунення критичних областей, наприклад перетинів деталей. Додаток PTC Creo Options Modeler, що входить до складу сімейства програмних продуктів PTC Creo забезпечує цілісне використання даних та обмін даними з іншими програмами PTC Creo, а також з іншими учасниками процесу проектування та інших процесів, додатково підвищуючи продуктивність детального конструювання та наступних процесів.

Основні переваги:

• Прискорення циклів конструювання за рахунок створення та перевірки модулів виробів у 3-мірному середовищі на ранніх етапах конструювання
• Скорочення кількості помилок у процесі та необхідних доопрацювань проекту за рахунок безпосереднього повторного використання доступних 3D-моделей з PTC Creo, а також відомостей матеріалів та бізнес-логіки для створення конфігурацій виробів із PTC Windchill
• Автоматизація створення будь-яких виробів шляхом визначення загальної архітектури та модулів виробу, а також зручність управління їхньою взаємодією та складанням
• Оптимізація виробів на більш ранніх етапах за рахунок автоматизації трудомістких і схильних до помилок ручних операцій
• Точний обмін даними за рахунок загального доступу до конструкцій виробів на більш ранніх етапах та отримання відгуку від інших внутрішніх відділів, постачальників та замовників

PTC Creo Illustrate - створення тривимірних технічних ілюстрацій

Використання тривимірних ілюстрацій швидко розвивається та дає можливість виробничим компаніям надавати більш ефективну технічну інформацію. Додаток PTC Creo Illustrate поєднує відмінні можливості створення тривимірних ілюстрацій та роботи зі зв'язаними даними CAD для надання графічного вмісту за конкретними конфігураціями, що використовується при експлуатації, обслуговування та ремонт виробів і точно відображає актуальну конструкцію виробу.

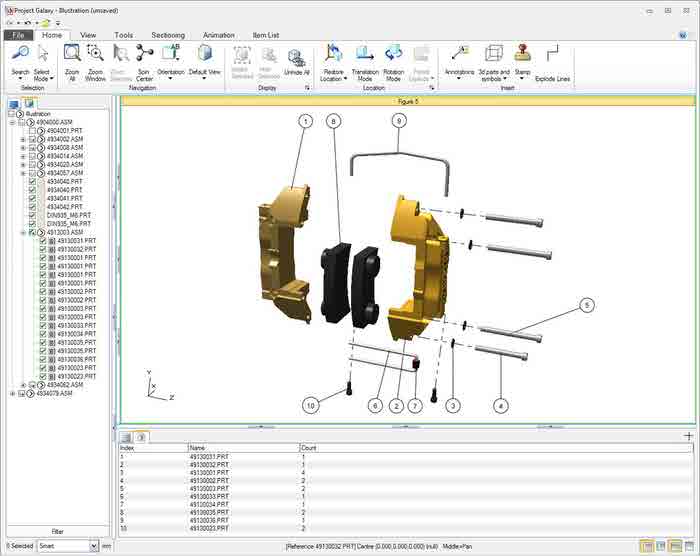

Додаток PTC Creo Illustrate поєднує відмінні можливості створення тривимірних ілюстрацій та роботи зі зв'язаними даними CAD для надання графічного вмісту за конкретними конфігураціями. ціям, що використовується при експлуатації, обслуговуванні та ремонті виробів і точно відображає актуальну конструкцію виробу. Додаток PTC Creo Illustrate пропонує спеціалізоване середовище з можли- ними, необхідними для створення насичених тривимірних ілюстрацій, що використовуються для передачі складної інформації про вироби та процедури у чіткій графічній формі.

Основні переваги:

• Ясна передача складної інформації: створення тривимірних анімацій для візуального, зрозумілого представлення складних процедур обслуговування
• Скорочення витрат на переклад: заміна тексту ілюстрованими покроковими процедурами, тривимірними анімаціями, ілюстрованими списками деталей та іншими графічними уявленнями
• Підвищення продуктивності ілюстрування: автоматизація керування змінами в ілюстраціях протягом усього життєвого циклу інформації про обслуговування за рахунок асоціативного зв'язку з вихідними CAD файлами
• Автоматизація створення списків деталей: створення списків деталей та виносок безпосередньо за метаданими CAD, що дозволяє отримувати динамічні списки деталей
• Можливість простої навігації щодо тривимірної інформації про обслуговування, що базується на конкретних конфігураціях виробів та середовищах користувача
• Забезпечення техніків і користувачів простим для розуміння тривимірної технічної інформації, що глобально підвищує продуктивність і точність
• Усунення неефективних витрат часу на пошук інформації про обслуговування у статичній, спільній технічній документації
• Надання інтерактивних навчальних матеріалів та технічної інформації для покращення впровадження виробів та підвищення рівня задоволеності замовників
• Вилучення вигоди з зростаючого поширення тривимірних пристроїв та додатків для надання розширеного тривимірного вмісту технічної підтримки виробів, яке легко знаходити та розуміти

PTC Creo Schematic - надійне проектування складних систем

Для досягнення успіху на сучасних ринках компаніям необхідно виводити вироби на ринок швидше за конкурентів, з меншими витратами та забезпеченням вищої якості. Додаток PTC Creo Schematics допомагає досягти цієї мети за рахунок автоматизації процесів детального конструювання кабельних систем та трубопроводів – що заощаджує час, трудовитрати та гроші.

При конструюванні виробів, що містять кабелі або трубопроводи, необхідно створювати якісні схеми для документування і планування вимог до схем. Це програмне забезпечення містить широкий спектр інструментів для розробки схем, що відповідають потребам різних напрямків проектування та різних галузей, не обмежуючи можливості конструкторів.

У рамках процесу проектування конструктори, що розробляють механічну частину, виконують розведення кабелів та трубопроводів у 3D-складаннях, використовуючи проекти схем як карти.
Програмне забезпечення автоматизує цей етап, дозволяючи витягувати інформацію схем та в електронному вигляді використовувати її для проектування трасованих систем у будь-якій системі 3D MCAD, що підтримує роботу з даними у форматі XML. Воно спеціально оптимізовано для використання великих можливостей трасування кабельних систем та трубопроводів у рамках системи PTC Creo.

Ця сумісність не тільки прискорює конструювання 3D-моделей, усуваючи трудомісткий ручний процес інтерпретації двомірних схем, але також практично виключає помилки, забезпечуючи дотримання логіки, визначеної у схемах.

Основні переваги:

• Скорочення часу виведення ринку.
  Додаток PTC Creo Schematics надає широкий набір інструментів, призначених для різних напрямків проектування, які необхідні інженерам-конструкторам для швидкого та зручного проектування схем. Воно також автоматизує тривимірне трасування кабелів та проводів у програмах PTC Creo Parametric™ та PTC Creo Elements/Direct® та трасування трубопроводів у додатку PTC Creo Parametric. Це усуває процес ручної інтерпретації двомірних схем при створенні тривимірних цифрових електричних прототипів. джгутів та трубопроводів
• Скорочення загальної собівартості виробів.
  Компанія PTC пропонує більш повне рішення для трасованих систем, що включає програми PTC Creo Schematics, PTC Creo Parametric, а також розширення PTC Creo Piping та PTC Creo Cabling. Зазначене поєднання програмних засобів забезпечує повне визначення цифрової моделі, що скорочує залежність від фізичних прототипів та значно знижує собівартість розробки виробів. Аналіз діапазону робочих напруг дозволяє інженерам оптимізувати конструкцію щодо вартості і ваги і виконується у тому ж додатку
• Підвищення якості виробів.
  Додаток PTC Creo Schematics забезпечує повне визначення цифрової конструкції, а також передачу створеної в ньому інформації безпосередньо у програмі PTC Creo Parametric або PTC Creo Elements/Direct для розробки 3D моделі. Це усуває необхідність у схильні до помилок ручної інтерпретації двовимірних схем інженером- механіком. Програми PTC Creo Parametric та PTC Creo Elements/Direct можуть автоматично перевіряти створену 3D-складання трасованої системи на точну відповідність двовимірним схемам, економлячи багато годин трудомісткою ручною перевірки інженерами та усунення помилок до передачі у виробництво. Це підвищує якість виробів та надійність проектів.
• Поліпшення обміну інформацією.
  Створення єдиної, повної цифрової моделі забезпечує доступ до обширної інформації про виріб для всіх робочих груп. Поєднання PTC Creo Schematics з програмами для проектування кабельних розводок та трубопроводів системи PTC Creo дозволяє групам із розробки трасованих систем повністю визначати всі аспекти конструкції у насиченій інформацією цифровий моделі. При цьому не потрібна будь-яка інтерпретація чи перетворення. додаток PTC Creo Schematics допомагає створювати 3D-моделі трасування на основі даних у форматах XML, *.ecad та *.con, що усуває пов'язані з перетворенням помилки та автоматично забезпечує відповідність двовимірної схеми.
• Відповідні завдання інструменти.
  Конструкторам, які використовують додаток PTC Creo Schematic, більше не потрібно використовувати офісні програми, спочатку не призначені для проектування схем. А конструктори механічної частини звільняються від незручностей, пов'язаних з інтерпретацією двомірних схем та ручною перевіркою відповідності 3D-моделей трасованих систем. додаток PTC Creo Schematics у поєднанні з додатками для проектування 3D-моделей трубопроводів та кабельних розводок у системі PTC Creo є безкомпромісним рішенням для конструювання трасованих систем

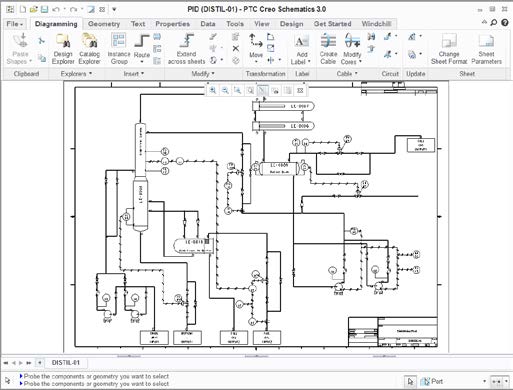

PTC Creo Schematic – це потужне рішення для розробки схем засноване на технології, що зарекомендувала себе. У ньому поєднуються найкращі функціональні можливості існуючих, перевірених часом рішень PTC для розробки схем, під час створення яких використаний досвід найбільших клієнтів компанії в аерокосмічній та автомобілебудівній галузях. Результат: потужна технологія розробки схем та можливість обміну даними для розробки моделей трасованих систем у системах 3D MCAD.

PTC Creo Sketch - просте створення двовимірних ескізів

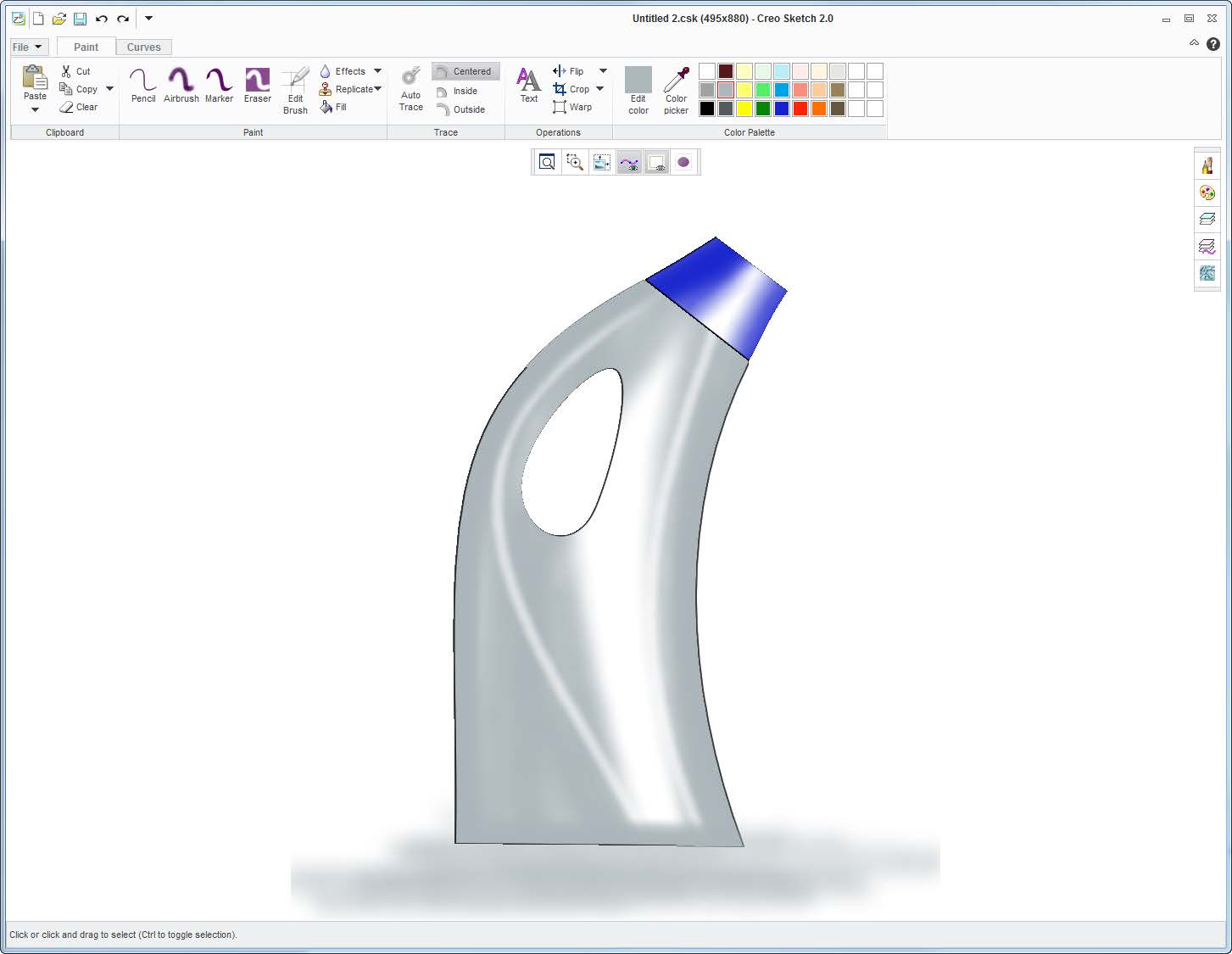

PTC Creo Sketch – це безкоштовне програмне забезпечення для створення двовимірних ескізів. За його допомогою кожен може легко та швидко створювати ескізні проекти виробів та передавати їх в електронній формі клієнтам, постачальникам та колегам.

Можна додавати колірні та візуальні ефекти для швидкого перетворення ескізів у готовий макет. Крім того, двовимірні зображення, створені за допомогою цієї програми, можна імпортувати до інших програм PTC Creo і використовувати для якіснішого 3D-автоматизованого проектування.

Ідеї у цифровій формі можуть трасуватися та розроблятися далі в системі CAD, що спрощує інновації, розширює спільну роботу та прискорює вихід виграшних виробів на ринок.

Основні переваги:

• Відмова від традиційних мальованих ескізів у розробці концепції, промисловому проектуванні, ілюстраціях та аналізі проектів.
• Простота створення привабливих закінчених макетів шляхом додавання до ескізів кольорів або інших спеціальних ефектів.
• Використання даних за двовимірними ескізами в інших програмах PTC Creo, таких як PTC Creo Parametric.
• Використання ескізів із планшетними пристроями для ще більшої швидкості, зручності роботи та продуктивності.
• Можливість для служби маркетингу, постачальників, клієнтів та конструкторів легко передавати ідеї, у тому числі за допомогою пристроїв з ОС Apple.

PTC Creo View MCAD - рішення для візуальної спільної роботи

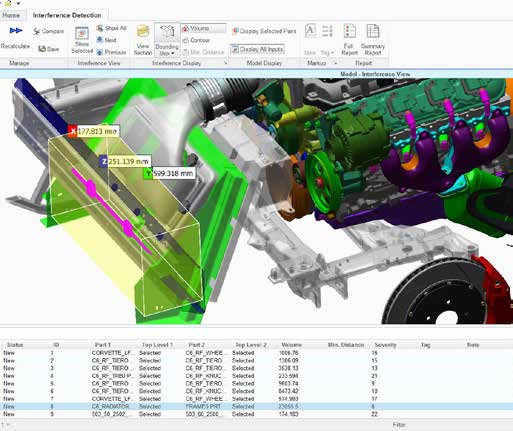

PTC Creo View MCAD є універсальним засобом перегляду, яке дає доступ до 3D-моделей MCAD, складання, креслення, зображень та документів з будь-якого комп'ютера для комплексного аналізу та візуальної спільної роботи — при цьому не потрібні вихідні програми, у яких було створено дані.

Однією з найсерйозніших проблем, з якою стикаються виробники, є організація ефективного загального доступу до великого обсягу, що відноситься до виробу цифрового вмісту, створеного у процесі розробки вироби для всіх підрозділів підприємства. За рахунок компактного, точного формату 3D-візуалізації додаток PTC Creo View MCAD забезпечує швидкий доступ до складної інформації про виріб. Тепер усі можуть брати участь у візуальній спільній роботі з інформацією про виріб, використовуючи зауваження, щоб зменшити обсяг доробок та прискорити прийняття рішень у рамках підприємства та за його межами.

Основні переваги:

• Прискорення процесу конструювання.
  За рахунок широкого набору інструментів для перегляду, створення зауважень та анотацій, а також кращої на ринку продуктивності додаток PTC Creo View MCAD може прискорити виконання важливих перевірок конструкції, необ- ходимих протягом усього процесу розробки виробу. Тепер зацікавлені особи у будь-якій точці світу можуть одночасно брати участь у процесі конструювання- ня. А за рахунок високого ступеня масштабування додаток PTC Creo View MCAD підтримує широкий спектр вимог. ній до візуалізації, від простого перегляду окремих моделей CAD на настільній системі до взаємодії з великими моделями, що містять понад мільйон деталей.
• Скорочення експлуатаційних витрат на ІТ-інфраструктуру.
  Використання єдиного інструменту для перегляду множини типів докладних даних про виріб скорочує експлуатаційні витрати ІТ-відділу. Загальний, стандартний інтерфейс, що забезпечує доступ до даних цифрових визначень виробів для всього підприємства, що знижує витрати, пов'язані з підтримкою, оновленням програмного забезпечення та внутрішнім навчанням.
• Підвищення ефективності.
  Продуктивність підвищується за рахунок забезпечення для інженерів простого загального доступу до візуальної інформації ції в рамках всього підприємства, з можливістю виконання користувачами точних вимірів. Додаток PTC Creo View MCAD не лише дозволяє прискорити виведення виробів ринку, але й знизити витрати з допомогою можливостей візуальної спільної роботи та створення зауважень.
• Поліпшення контролю та безпеки.
  Додаток PTC Creo View MCAD дозволяє захищати водяними знаками критично важлива вміст (включаючи моделі, креслення та документи) при спільну роботу над проектами всередині та поза підприємством.

PTC Creo View ECAD - візуалізація схем друкованих плат

Зростання значущості електроніки у виробах, якими ми користуємося щодня, ставить перед багатьма компаніями складні завдання: як надати численним користувачам усередині та за межами компанії можливість перегляду та аналізу електронної конструкторської інформації

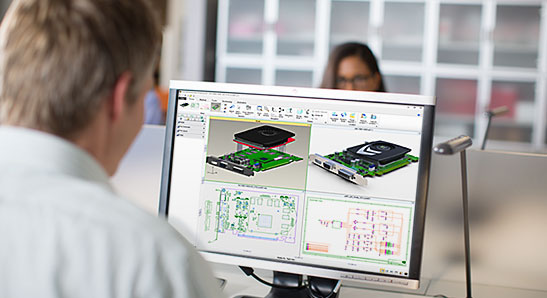

Програми PTC Creo View ECAD дозволяють легко візуалізувати схеми друкованих плат (PCB) самостійно або паралельно із загальними моделями виробів.

Додаток PTC Creo View ECAD підтримує роботу з даними друкованих плат, створеними у всіх основних системах EDA, а також із кресленнями та документами з численних джерел. Оскільки програми PTC Creo View ECAD та PTC Creo View MCAD працюють на основі однієї та єдиної платформи, користувачам обох програм доступні певні функції, наприклад, перехресне тестування абстракцій ECAD і MCAD.

Ці рішення забезпечують можливість взаємодії фахівців із проектування, конструювання, виготовлення, тестування та збирання виробів.

Основні переваги:

• Перегляд баз даних схем CAE або фізичних даних PCB CAD без використання засобів конструювання ECAD для пошуку даних бібліотек, схем, друкованих плат і відомостей матеріалів.
• Візуалізація даних всього електронного виробу, включаючи його 3D-модель.
• Запит інтелектуальних конструктивних даних, включаючи атрибути компонентів, контактів та мережі.
• Простеження мережевих з'єднань по всій схемі до друкованої плати за функціями контактів для визначення поганих джерел сигналу.
• Передача інформації користувачеві EDA про зміни, примітки або змінені дані кількома мовами.
• Скорочення тривалості циклу конструювання на 35%, суттєве підвищення продуктивності тестування плат.
