ANSYS Multiphysics

Конечные элементы сопряженного решения междисциплинарной задачи.

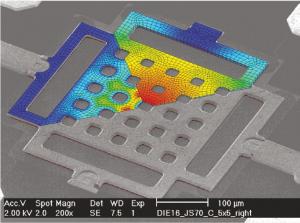

В случае сопряженного анализа пользователь может решать задачи междисциплинарного взаимодействия путем создания одной конечно-элементной модели с соответствующим набором атрибутов взаимодействия областей физики в рамках одного типа элемента. Решение такой задачи упрощает моделирование междисциплинарной задачи, позволяя выполнять основные этапы (создание, решение и постпроцессинга) одной расчетной модели для широкого набора задач междисциплинарного взаимодействия.

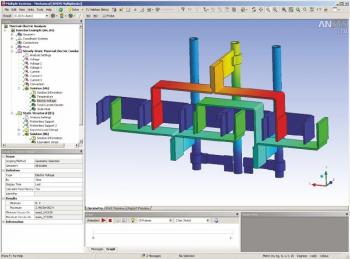

Испытание на короткое замыкание в системе шин трансформатора при силе тока до 150 кА

Основные особенности элементов в сопряженных междисциплинарных задачах:

• одиночная модель упрощает междисциплинарное моделирование
• поддержка широкого набора сопряженных областей физики
• отказоустойчивость при решении высоконелинейных междисциплинарных задач
• поддержка параллельных вычислений
• влияние нелинейных материалов и геометрий

Междисциплинарные задачи с алгоритмом последовательного связывания физических полей

Последовательное объединение разных областей физики позволяет решать задачи междисциплинарного взаимодействия при помощи автоматических инструментов сопряжения среды ANSYS Workbench. Эти инструменты позволяют объединить множество моделей, созданных для одной области физики, в единый процесс моделирования. ANSYS Workbench поддерживает последовательные решения при однонаправленном и двунаправленном взаимодействии. Примеры таких задач: анализ термоупругого напряженно-деформированного состояния, анализ микроволнового нагрева и анализ взаимодействия текучей среды и конструкции.

Основные особенности при решении задач с последовательным сопряжением.

• автоматическое распределение нагрузки между расчетными системами
• возможность расчета однонаправленного и возможного воздействия
• поддержка разнородных сеток между физическими моделями
• возможность организации взаимодействия между специалистами
• расширенные возможности для анализа взаимодействия текучей среды и конструкции

Модель электростатического и жидкостно-структурного взаимодействия отображает давление (левый квадрант) и смещение

Преимущества, доступные при использовании программных продуктов ANSYS для выполнения междисциплинарных расчетов.

Компания ANSYS является мировым лидером в области компьютерного инженерного моделирования и разрабатывает лучшие решения для выполнения междисциплинарного анализа, которые позволяют выполнять высокоточные расчеты и решать сложные современные исследовательские и конструкторские задачи. ANSYS предлагает набор программных продуктов, включающих в себя инструменты для решения сложнейших задач междисциплинарного взаимодействия:

• передовая технология решателя для всех областей физики
• механика деформируемого твердого тела, теплоперенос, гидродинамика, электромагнетизм
• унифицированная среда моделирования для междисциплинарных расчетов
• полностью параметризированный междисциплинарный анализ
• лучшая в мире поддержка и услуги компании ANSYS

Набор продуктов Multiphysics

ANSYS предлагает широкий набор продуктов для решения текущих задач разработчиков, а также возможность эффективной плавной модернизации для перспективных задач.

Программное обеспечение ANSYS Multiphysics предлагает самое полное решение для выполнения междисциплинарного анализа и анализа в одной физической области: анализ прочности, тепловой анализ, анализ динамики жидкостей и газов, электромагнитный анализ. ANSYS Multiphysics включает в себя решения для задач сопряженного и последовательного анализа.
