CIMCO Edit

Профессиональный, полнофунциональный редактор управляющих программ для станков с ЧПУ

Продукт постоянно развивается, бывалые пользователи отметят в новой версии CIMCO Edit мощные инструменты для работы, такие как: опция интеллектуального сравнения файлов, усовершенствованная графическая прорисовка траекторий и новый УП-помощник.

CIMCO Edit предоставляет пользователю полноценный набор инструментов для создания, редактирования, и оптимизации управляющих программ для станков с ЧПУ.

CIMCO Edit имеет функционал стандартного текстового редактора, включая редактирование методом "drag-and-drop", включает в себя специальные опции, например, автоматическая перенумерация или удаление строк, работа с символами, простые математические функции и другие. Важно отметить, что в отличие от многих других редакторов, CIMCO Edit не имеет ограничений на размер файла УП.

БЫСТРОЕ РЕДАКТИРОВАНИЕ С УП-ПОМОЩНИКОМ
УП-помощник делает редактирование программ быстрее и проще. Остановите курсор на любом кадре и УП-помощник идентифицирует M или G код и позволит изменить значение при помощи интерактивного интерфейса.
УП-помощник в CIMCO Edit 8 позволит вам быстро вставлять и редактировать сложные циклы и операции. CIMCO Edit 8 содержит циклы и макросы для распространенных операций, включая начало УП, остановы и смену инструмента. Вы так же сможете записать собственные циклы и макросы.

СРАВНЕНИЕ ВЕРСИЙ
CIMCO Edit 8 поставляется в двух версиях : CIMCO Edit Professional и CIMCO Edit Standard.
CIMCO Edit Professional –полнофункциональная версия, которую чаще всего покупают наши Клиенты. CIMCO Edit Standard имеет несколько скромнее функционал и подходит пользователям, которым нужны только базовые функции редактирования УП и перенос файлов на станки с ЧПУ.
Обращаем ваше внимание, что функция "Прорисовка траекторий" присутствует только в версии CIMCO Edit Pro.

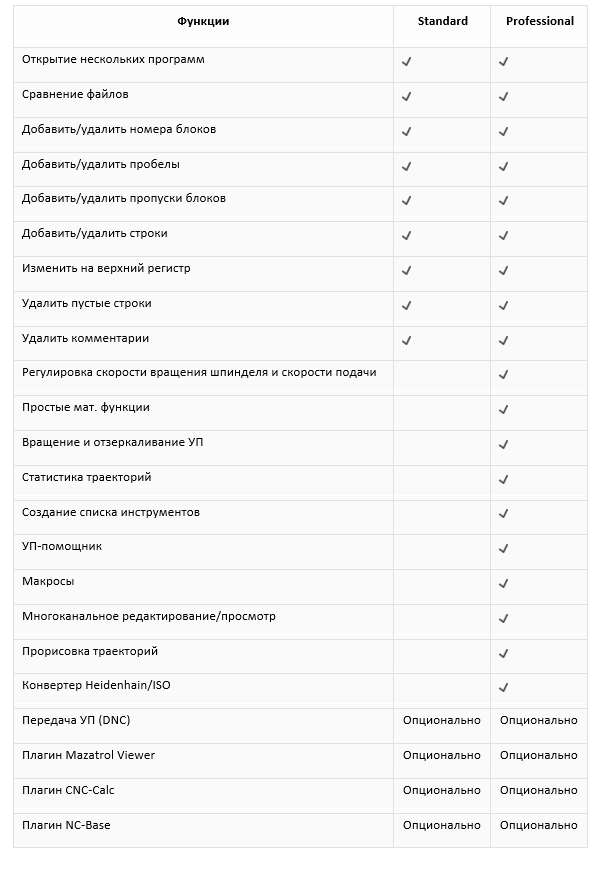

ГЛАВНЫЕ РАЗЛИЧИЯ МЕЖДУ ВЕРСИЯМИ STANDARD И PROFESSIONAL

Ключевые возможности CIMCO Edit 8

• Специальные алгоритмы для работы с файлами УП больших размеров
  Работа с с файлами УП больших размеров теперь быстрая как никогда ранее. Скорость ограничивается только характеристиками ЦП и оперативной памяти вашего ПК.
• Специальные функции для работы с кодом УП
  Специальные функции включают в себя перенумерацию или удаление строк, работу с символами, простые мат. функции и другие.
• Мат. функции
  Мат. функции: вращение, отзеркаливание, компенсация инструмента и другие.
• Функции DNC (RS-232)
  Обеспечивает надежное, наастраиваемое соединение через RS-232 для передачи файлов. Важно: с CIMCO Edit вы можете приобрести до 6 портов DNC-Links для одновременного соединения с 6 станками с ЧПУ.
• Сравнение файлов
  При сравнении вы видите одновременно оба файла, а различия, для удобства, подсвечиваются цветом. Вы также можете распечатать результаты сравнения.
• Поддержка файлов Mazatrol
  Этот плагин позволяет просматривать файлы Mazatrol прямо в редакторе CIMCO Edit.
• Поддержка STL файлов
  STL файлы деталей и оснастки, созданные в CAD/CAM-системах, теперь могут загружаться в редактор CIMCO Edit для верификации кода УП.
• Симуляция уникальных G-кодов Haas
  Симуляция обработки по уникальному G-коду Haas с учетом всех особых G и M кодов.
• Прорисовка траектирий для 3D фрезерования и 2D точения
  Эта опция позволит симулировать 3D фрезерную и 2D токарную обработку внутри редактора CIMCO Edit. Теперь усилена поддержка симуляции стоек ЧПУ Millplus, Fanuc, Heidenhain и Siemens.
• УП-помощник
  Остановите курсор на любом кадре и УП-помощник идентифицирует M или G код и позволит изменить значение при помощи интерактивного интерфейса.
• Поддержка макросов
  Поддержка макросов позволяет пользователям быстро добавлять или редактировать сложные циклы и операции.
• Drag-and-Drop
  CIMCO Edit поддерживает редактирование методом "Drag-and-Drop".
• Настраиваемая печать
  Редактор CIMCO Edit всегда предлагал множество настроек для печати, всключая стандарты ISO. Теперь вы можете печатать ваши файлы, располагая данные в нескольких колонках и экономя бумагу.
• Сохранение прорисовки траекторий как DXF файлов
  Поддерживается сохранение прорисовки траекторий как DXF файлов. Каждый инструмент сохраняется на отдельном слое или уровне. Быстрые перемещения показаны красным цветом, рабочие подачи - зеленым. Все движения по спирали разбиваются на отрезки прямых линий.

CIMCO CNC-Calc

CIMCO CNC-Calc — плагин для CIMCO Edit

CIMCO CNC-Calc позволяет даже начинающим программистам чертить 2D геометрические контуры, размещать траектории для фрезерования и точения и симулировать обработку по получившейся УП. По своей сути это идеальная 2D CAD/CAM программа для цеха. Внедрение ее не требует длительного цикла обучения специалиста, и позволяет в кратчайшие сроки перейти к промышленной эксплуатации.

CIMCO CNC-Calc 8 был спроектирован с акцентом на удобство для пользователей и дает возможность создавать контурную геометрию просто и быстро. Его функциональность включает как простые операции типа "горизонтальная линия", так и сложные, например "окружность касательная к трем точкам". Также приложение имеет расширенные опции обрезки элементов и доступ в один клик к компоновке траекторий.

Полный набор функций CNC-Calc позволяет работать с более сложными геометрическими чертежами. Функции рисования в CNC-Calc включают в себя продвинутые опции обрезки элементов, простое создание скруглений, полную поддержку различных видов трансформаций, привязку к элементам и простое создание как округлых, так и прямоугольных отверстий.

CIMCO CNC-Calc генерирует и визуализирует высококачественные траектории, что приводит к сокращению времени обработки, улучшению качества поверхностей, уменьшению износа инструмента и увеличению срока службы станка.

Основные преимущества:

• Легко использовать, быстрое обучение. Инструмент для быстрой корректировки Управляющей программы
• Спроектирован таким образом, чтобы даже неопытные пользователи могли рисовать контуры легко и быстро
• "Интеллектуальные" функции для ускорения работы оператора: обрезка, скругление углов, создание отверстий и многие другие
• Импорт DXF файлов. Из DXF файлов генерируются траектории обработки для контроллеров ISO, Fanuc и Heidenhain
• Автоматическое создание траекторий за считанные секунды
• CIMCO CNC-Calc проводит вычисления и генерирует траектории за секунды
• Может импортировать файлы AutoCAD DXF и генерировать из них траектории обработки в форматах стоек ISO, Fanuc и Heidenhain

CIMCO Machine Simulation

CIMCO Machine Simulation - программный продукт для верификации G-кода

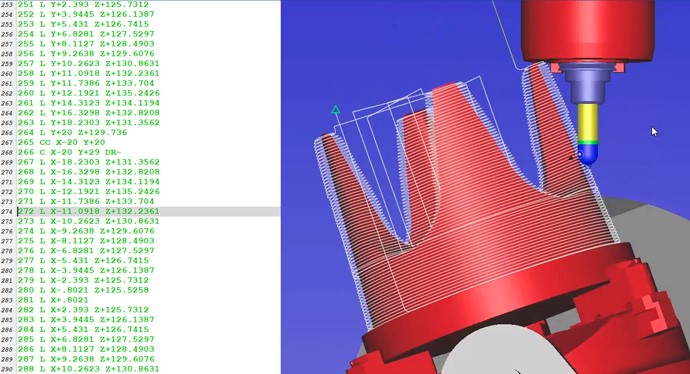

CIMCO Machine Simulation - это новый программный продукт для верификации G-кода непосредственно на рабочем месте технолога. Верификация УП на ранних стадиях планирования технологического процесса помогает увидеть ошибки и предотвратить столкновения рабочих органов станка с ЧПУ.

CIMCO Machine Simulation это новый программный продукт, он позволяет проверить код управляющей программы на реальной 3D-модели станка и отследить все перемещения станка (поворотных столов, шпинделей) и даже периферийных устройств. Таким образом управляющие программы могут быть быстро и точно протестированы еще на рабочем месте технолога, что гарантирует качественную обработку детали без брака с первого раза и сократит общее время отработки. Немаловажным является фактор повышения производительности работы оборудования за счет сокращения сроков на тестовую обработку и простой, вызванный возможными авариями.

Управление динамической 3D-симуляцией очень простое и осуществляется с помощью интуитивно понятного плеера. Вы можете регулировать скорость в обоих направлениях и использовать опции для перехода к следующему/предыдущему инструменту, слою или кадру. Есть возможность масштабировать окно симуляции, вращать и перемещать его для выбора лучшего ракурса. Процесс симуляции отображается на дисплее рядом с кодом УП. Блоки кода выделяются синхронно с симуляцией для быстрого и точного обнаружения ошибок.

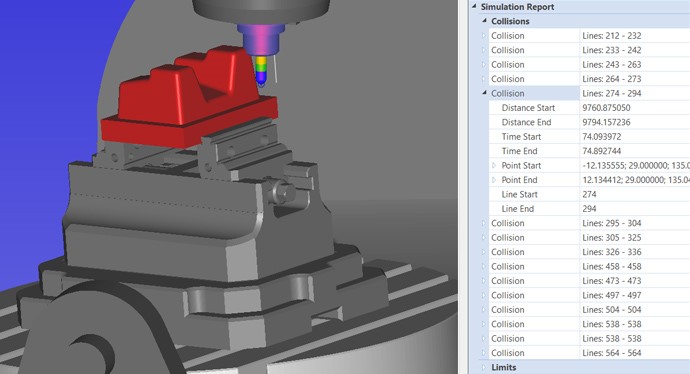

В CIMCO Machine Simulation пользователям доступен подробный обзор всех ошибок с автоматической генерацией отчета по симуляции. Вы можете перейти непосредственно к блоку кода, в котором есть ошибка, изменить его, и отчет по симуляции будет обновлен, чтобы вы могли проверить, устранена ли проблема.

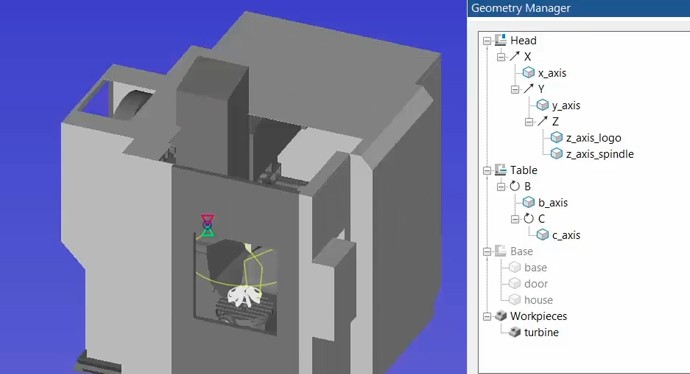

Станки могут быть описаны с помощью иерархической структуры компонентов, куда можно добавить и сконфигурировать такие элементы, как шпиндель, стол и заготовка. В настоящее время имеется поддержка 3, 4 и 5-осевых фрезерных станков.

Ключевые преимущества от использования CIMCO Machine Simulation:

• Проверка столкновений с деталями и частями станка. Определение зарезов, других возможных коллизий во время обработки.
• Защита станка и оснастки
• Кардинальное уменьшение количества тестов УП и бракованных деталей
• Возможность симуляции одной программы на разных станках
• Оптимизация траектории УП
• Доступ к функционалу CIMCO Edit
• Возможность настроек и полный контроль над симуляцией

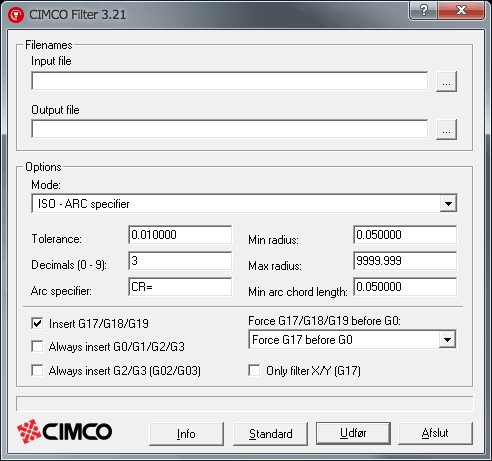

CIMCO Filter

CIMCO Filter — сокращение времени обработки

Приложение CIMCO Filter значительно сокращает время обработки за счет конвертации множества линейных перемещений в круговые. Такой подход обеспечивает создание более гладких траекторий. Размер файла может быть уменьшен более чем на 50% без каких-либо потерь в качестве обработки поверхности.

Управляющие программы после большинства редакторов с фильтрацией будут идти по новой траектории, что может служить причиной появления дефектов в зигзагообразных траекториях, так как в процессе фильтрации инструмент приближается к нижнему пределу допуска в одном направлении, и к верхнему – в другом. В результате появляются "гребешки" и ухудшается качество обработки поверхности. CIMCO Filter устраняет эту проблему, заранее определяя участки зигзагообразных траекторий и делая фильтрацию только в одном направлении для всех проходов инструмента. В результате поверхность получается более гладкая.

Основные преимущества:

• Уменьшение времени обработки
• Улучшение качества чистовой обработки
• Уменьшение износа инструмента
• Уменьшение размера управляющей программы
• Повышает эффективность старых систем ЧПУ и улучшает использование 3D дуг и опций NURBS на новых системах
• Предоставляет возможность установить допуски, тип дуги, мин. и макс. радиус для согласованной работы с системой ЧПУ станка и получения требуемой точности
• Применяемая стратегия обработки будет влиять на возможную редукцию. Если ни одно из движений не ограничено на основных плоскостях (G17, G18 и G19), то редукции не будет. Примером такой программы являются параллельные траектории под углом 30° к оси Х
• Заменяет прямолинейные движения (G1 в ISO коде) в файле, полученном из CAM-системы, на криволинейные (G2/G3 в ISO коде)
• Читает УП в форматах ISO, Heidenhain и CL-data из ведущих CAD/CAM систем. Линии преобразуются в линии и дуги в плоскостях XY, XZ и YZ (G17, G18 или G19 в коде ISO)

CIMCO Filter используется как отдельное приложение, но также может быть приобретено как часть ПО Powercut, что в итоге даст вам быструю и точную симуляцию и верификацию управляющих программ.

CIMCO MDM

CIMCO MDM — приложения для управления производственными документами

CIMCO MDM - специализированное приложения для управления производственными документами: CAD/CAM файлами , управляющими программами, картами наладки, списками инструментов и другими. С CIMCO MDM вы получите всю функциональность современной системы управления данными. MDM позволяет собрать и структурировать все производственные документы на одном сервере и обеспечивает управление правами доступа пользователей, резервное копирование, восстановление и контроль версий.

CIMCO MDM может интегрироваться с любым цеховым программным обеспечением. Благодаря такой интеграции создается центральный сервер для контроля доступа и управления всеми производственными документами. Вы всегда будете уверены, что программисты и операторы ЧПУ получают самую актуальную информацию.

Основные возможности:

• Безопасное хранение документов на центральном сервере
• Надежное управление пользователями и группами
• Упрощенное резервное копирование и контроль версий файлов
• Настраиваемая иерархическая структура с неограниченным числом уровней
• Мощные и гибко настраиваемые функции поиска документов
• Автоматизация рабочих процессов
• Доступ к CIMCO MDM через веб-клиент для мобильных устройств
• Интеграция с существующим цеховым программным обеспечением

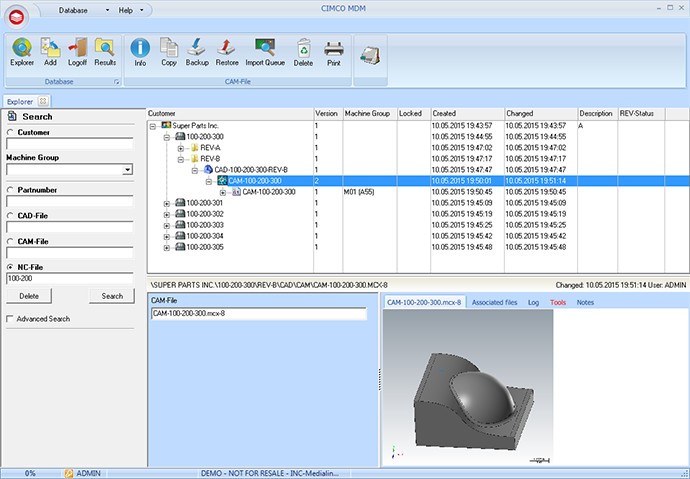

Все производственные документы в CIMCO MDM организованы в виде древовидной структуры, содержащей уровни и подуровни, которую легко настроить под ваш рабочий процесс. Каждый уровень представляет собой виртуальную папку с расширенными функциями по настройке типов документов, которые могут быть добавлены, перечня необходимой информации для добавления нового документа и управления правами доступа к папке.

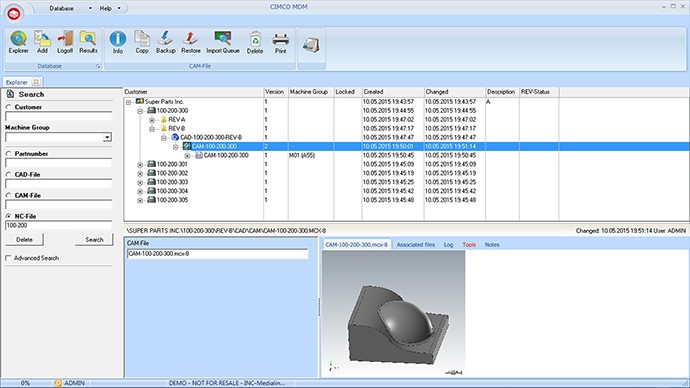

Расширенные опции поиска в CIMCO MDM помогут вам легко находить нужные документы и тут же просматривать эти файлы со всей сопутствующей информацией.

Предпросмотр CAD файлов и сопутствующих документов

Предпросмотр файлов УП и сопутствующих документов

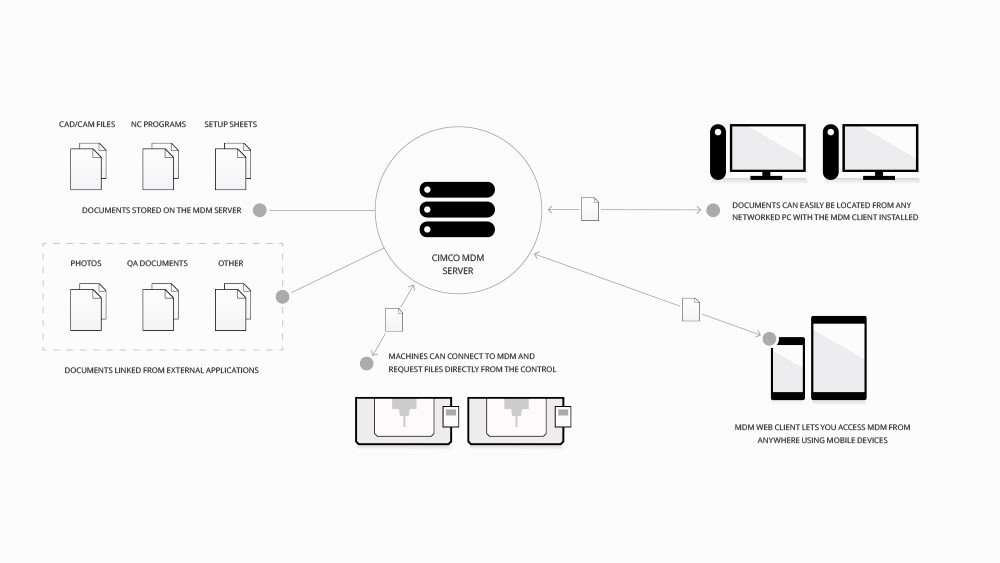

Клиент-серверная архитектура

CIMCO MDM — это клиент-серверная система, в которую входят MDM Server, MDM Client и MDM Web Client. Ядром всей системы является MDM Server, который управляет быстрой SQL-базой данных и хранит все файлы. MDM Client и MDM Web Client предоставляют пользователям интуитивно понятные интерфейсы для управления файлами на MDM Server. Для небольших предприятий возможно устанавливать серверные и клиентские приложения на одном и том же ПК (с ОС Windows).

Станки могут напрямую подключаться к специально выделенным для них директориям в MDM Server. Это дает преимущества в работе, так как файлы можно отправлять или получать непосредственно с контроллера станка.

Интеграция с цеховым ПО

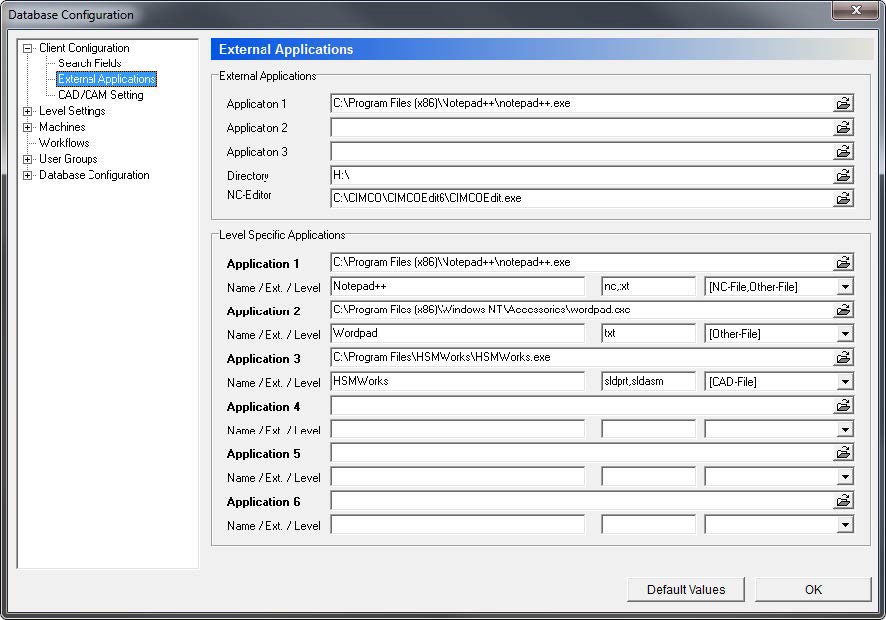

CIMCO MDM интегрируется со всем существующим цеховым ПО. Кнопки запуска клиента MDM могут быть добавлены в интерфейсы тех программных продуктов, которые вы используете, а со специальным приложением вы сможете открыть производственные документы с любым расширением.

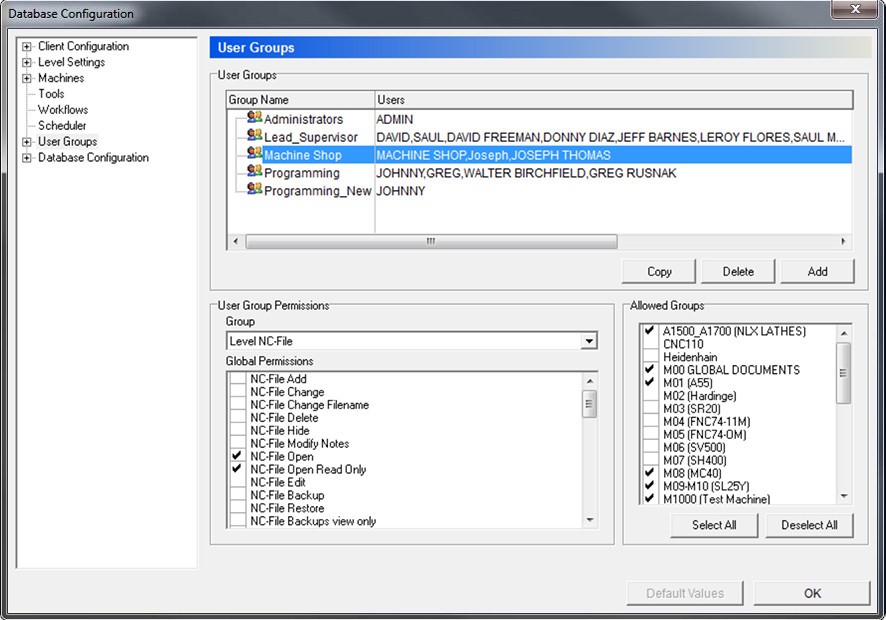

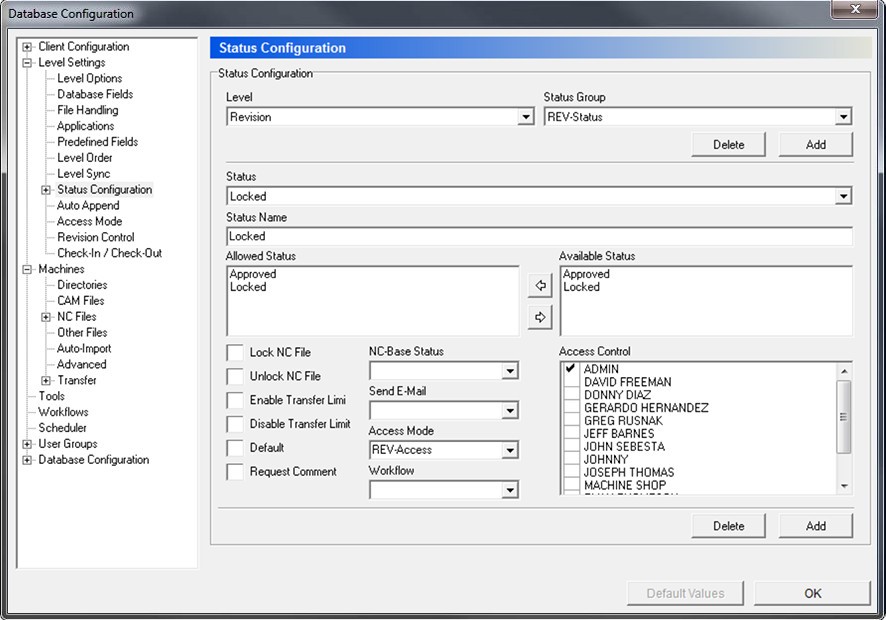

Управление правами доступа

Контроль прав доступа к файлам является критически важным для любой системы управления данными. CIMCO MDM обеспечивает гибкое и безопасное управление правами доступа пользователей, что позволяет администратору системы определять уровень доступа для каждого конкретного пользователя или группы, разрешая читать, редактировать, обновлять или удалять файлы, а так же делать резервное копирование или восстановление документов.

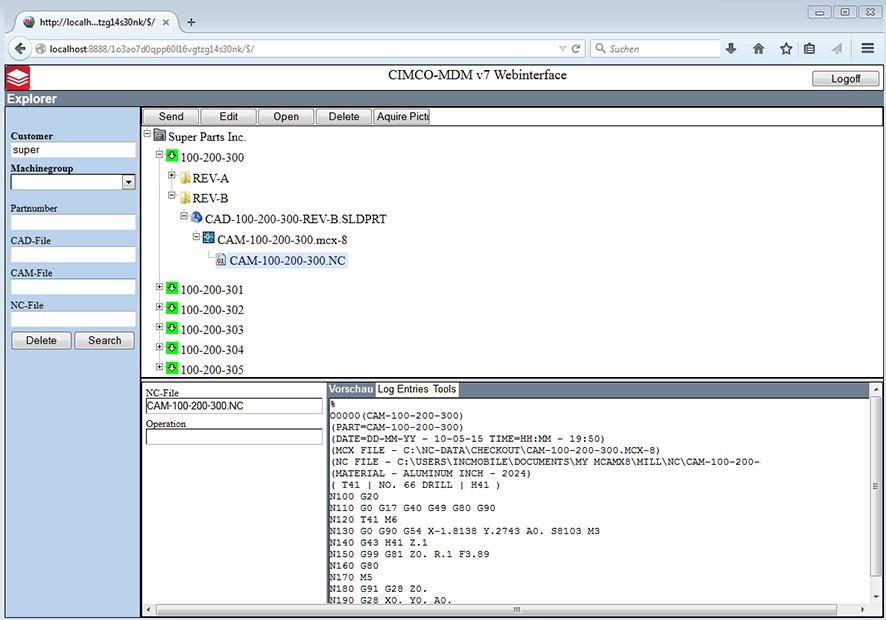

Web Client

MDM Web Client позволяет пользователям управлять документами на сервере с мобильного устройства. Они могут просматривать, редактировать, отправлять файлы на станки и даже делать снимки мобильным устройством и сохранять их на сервере. Благодаря этому рабочий процесс становится эффективнее, а программист и оператор станка с ЧПУ могут без лишних усилий получить нужные файлы.

Автоматизированные процессы

CIMCO MDM автоматизирует рабочие процессы фиксируя изменения статусов документов. Помимо этого система сможет блокировать и разблокировать файлы УП, посылать уведомления по SMS и Email. Типы статусов документов и ассоциированные с ними действия могут быть полностью настроены под ваши рабочие процессы.

CIMCO MDC-Max

CIMCO MDC-Max — система сбора станочных данных и мониторинга оборудования

CIMCO MDC-Max – это система сбора станочных данных и мониторинга оборудования в режиме реального времени. MDC-Max – «коробочное» решение с высокой степенью готовности. Базовое решение предоставляет отчеты и диаграммы о производственной эффективности предприятия.

CIMCO MDC-Max обеспечивает сбор станочных данных и мониторинг оборудования, анализ возможностей по упрощению производственных задач, включая отчеты по общей эффективности оборудования (OEE) и производительности (TEEP).

Основные возможности:

• Автоматический и ручной сбор данных
• Возможность использования существующей сети для мониторинга станков с ЧПУ
• Поддерживается беспроводная передача данных, а так же по Ethernet, RS-232 и параллельным соединениям
• Мониторинг в режиме реального времени
• Поддерживается несколько “Живых дисплеев” для отображения статуса состояний станка на панелях, в браузере и на ПК
• Базовые отчеты и настраиваемые отчеты и графики
• Возможность добавления производственных задач, рабочих смен
• Расчет KPI, OEE (общую эффективность) или MTBF, MTTR (показатели надежности оборудования)
• Web Client для мобильных устройств
• Возможность отслеживать состояние станков с любого современного мобильного устройства
• Поддержка различного оборудования

События станка (автоматически)
После установки CIMCO MDC-Max система начинает автоматически собирать события станка, такие как: начало цикла, цикл остановки, создание детали завершено. Когда эти события происходят на станке, CIMCO MDC-Max получает уведомление и данные о событии сохраняются.

События оператора (вручную)
События оператора отправляются в систему вручную самими операторами станков. Используя смартфон, планшет, сканер штрих-кода или ПК оператор на станке может послать информацию о текущем состоянии в CIMCO MDC-Max с указанием конкретных событий. Обычно требуется собрать причины простоя, такие как: ожидание заготовки,наладка, ожидание технического обслуживания, уборка лома и т.д. CIMCO MDC-Max можно настроить для сбора нужной информации о любом событии.

Создание отчетов
В CIMCO MDC-Max данные структурируются и визуализируются в виде отчетов. Вы можете настроить MDC-Max для создания отчетов как в режиме реального времени, так и на основе собранных данных. MDC-Max имеет современный интерфейс с вкладками, где каждый открытый отчет отображается в отдельном окне. Это увеличивает экранное пространство для каждого отчета, позволяя открывать одновременно несколько отчетов, обновляющихся в фоновом режиме.

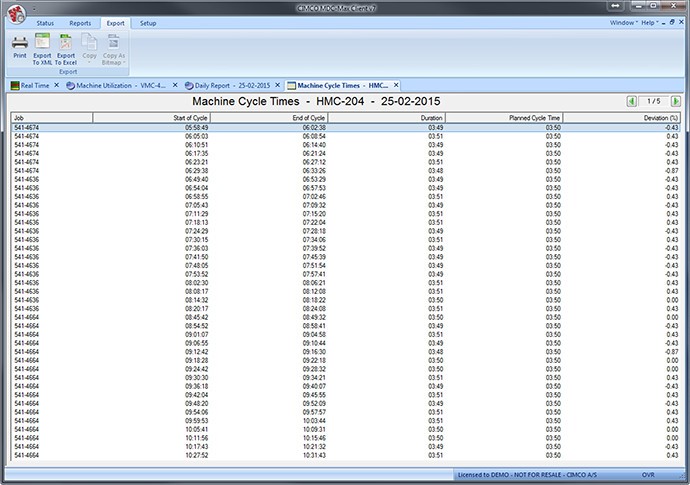

Работа станка, сортировка по времени цикла, продолжительности и отклонениям

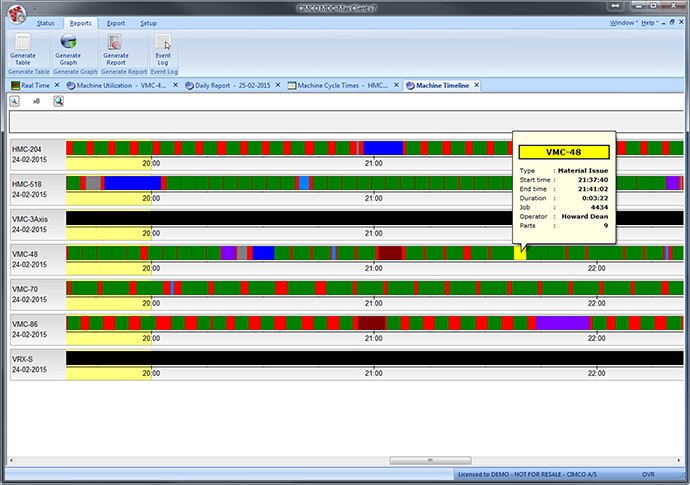

Отчет по работе станка

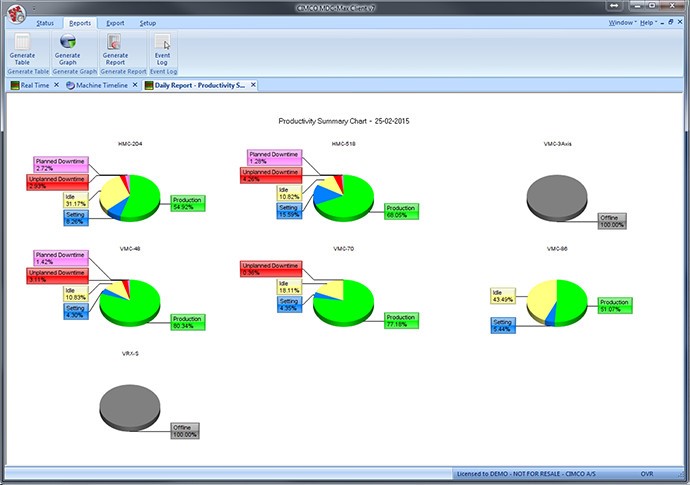

График суммарной продуктивности

Гибко настраиваемая система
MDC-Max поставляется со встроенными шаблонами отчетов, но главное преимущество системы заключается в способности создавать пользовательские отчеты. По сути это полноценное IoT – решение для производственных целей. Визуализируйте данных в виде таблиц, круговых или столбчатых диаграмм, добавляйте производственные задания, рабочие смены, расчеты ключевых показателей эффективности и многое другое. Также можно создавать журналы событий в хронологическом порядке, сортируя по оператору, станку или выполняемой работе, чтобы точно знать, что делает конкретный станок или оператор.

MDC-Max также поддерживает динамические отчеты, в которых данные обновляются в режиме реального времени. Состояние станка может быть представлено в виде графиков или диаграммы Ганта с изменениями состояний, показанных с различными цветами. Таким образом вы сможете сразу увидеть, что происходит у вас в цехе.

Стандартные отчеты:

• Время цикла на деталь
• Количество деталей на смену/оператора
• Количество бракованных деталей
• Время простоя
• Запланированное техническое обслуживание
• Незапланированное обслуживание
• Время наладки на деталь
• Эффективность оператора
• Общая эффективность (OEE)
• Работа в реальном времени

Интеграция с другими системами
CIMCO MDC-Max полностью поддерживает интеграцию с Microsoft Excel. Отчеты легко экспортировать для последующего анализа в Excel. MDC-Max может автоматически обновлять файлы Excel, таким образом вам всегда будут доступны актуальные данные.

CIMCO MDC-Max также может интегрироваться с большинством современных ERP/MPS-систем. Это означает, что вы можете получить полностью интегрированное решение, которое позволяет значительно сократить время на решение административных задач.

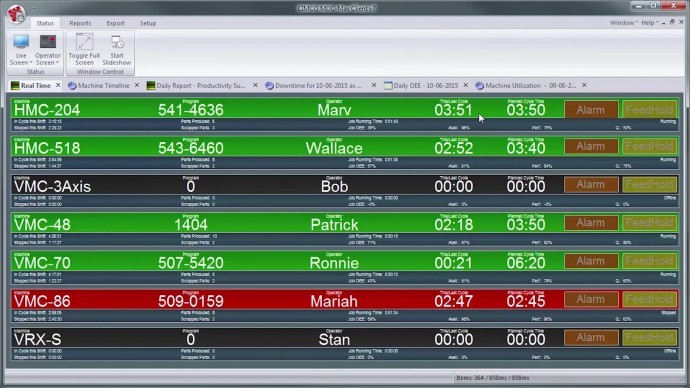

Мониторинг в режиме реального времени
Одной из уникальных особенностей CIMCO MDC-Max является функция "Живой экран", которая позвоялет следить за состоянием каждого станка и может выводиться на плазменных панелях или ЖК-экранах. "Живые экраны" могут быть так настроены, чтобы показывать не только список всех станков и их текущее состояние, но и название задания, количество деталей, время работы, время простоя и т.д.

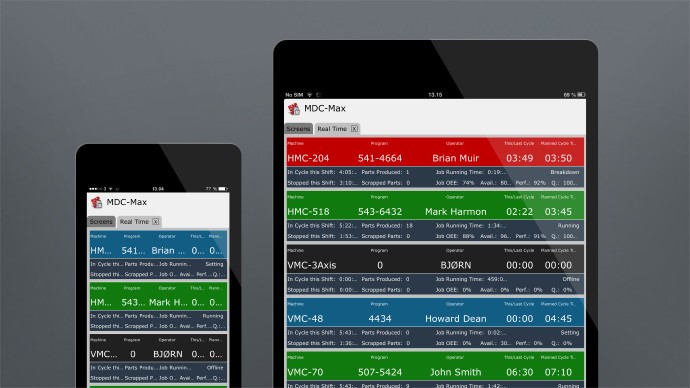

Mdc-max веб-клиент

"Живые экраны" обычно выводятся на большие плазменныхе панели, установленные в таких местах, где персонал может видеть состояние каждого станка. Тем не менее, "Живые экраны" также могут выводиться на смартфоны и планшеты с помощью веб-клиента MDC-Max. Таким образом, можно просматривать состояние станков на любом устройстве с браузером и доступом в Интернет.

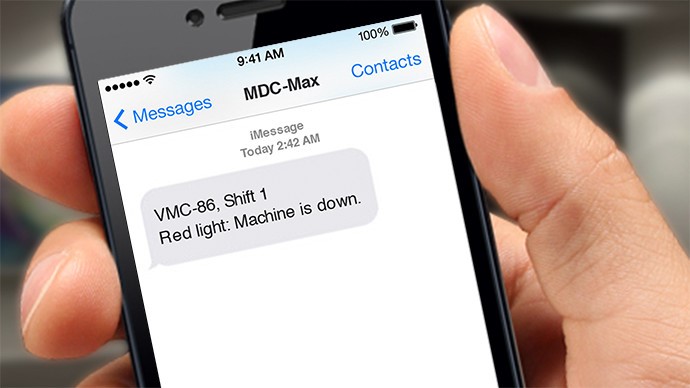

Мониторинг выключения станка

Если станки работают без присмотра оператора, система MDC-Max может быть настроена для отправки сообщений по электронной почте и SMS на смартфон оператора или диспетчера, если станок вдруг останавливается.

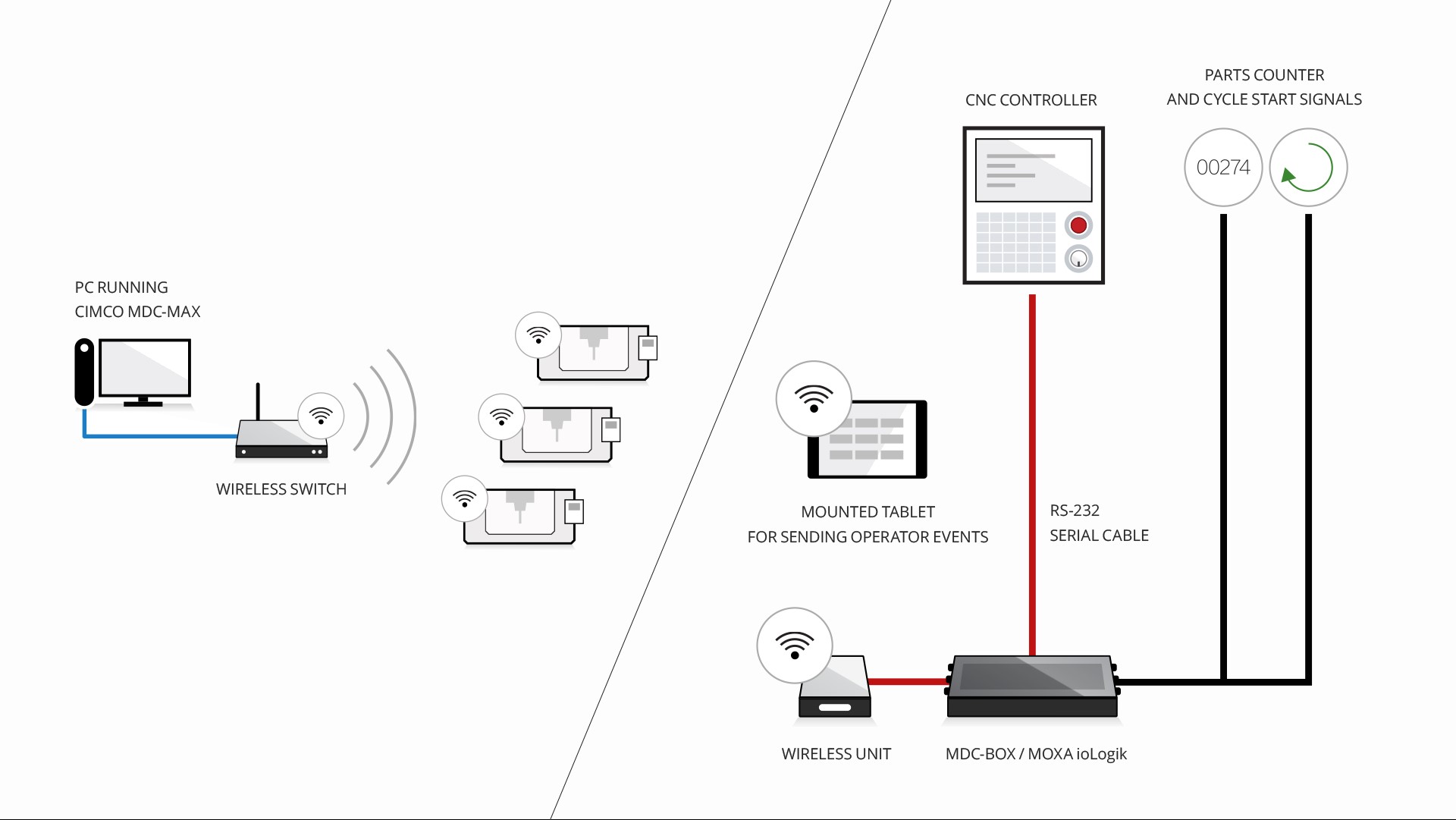

Сетевые опции
Система CIMCO MDC-Max может быть легко добавлена к вашей уже существующей сети (например, последовательное соединение, Ethernet или беспроводная сеть), поддерживающей различные аппаратные опции. MDC-Max собирает информацию со станков, подключенных к сети либо непосредственно (прямое соединение), либо с использованием дополнительного оборудования (аппаратное подключение). Метод сбора данных зависит от конкретного типа станка и возможностей его мониторинга.

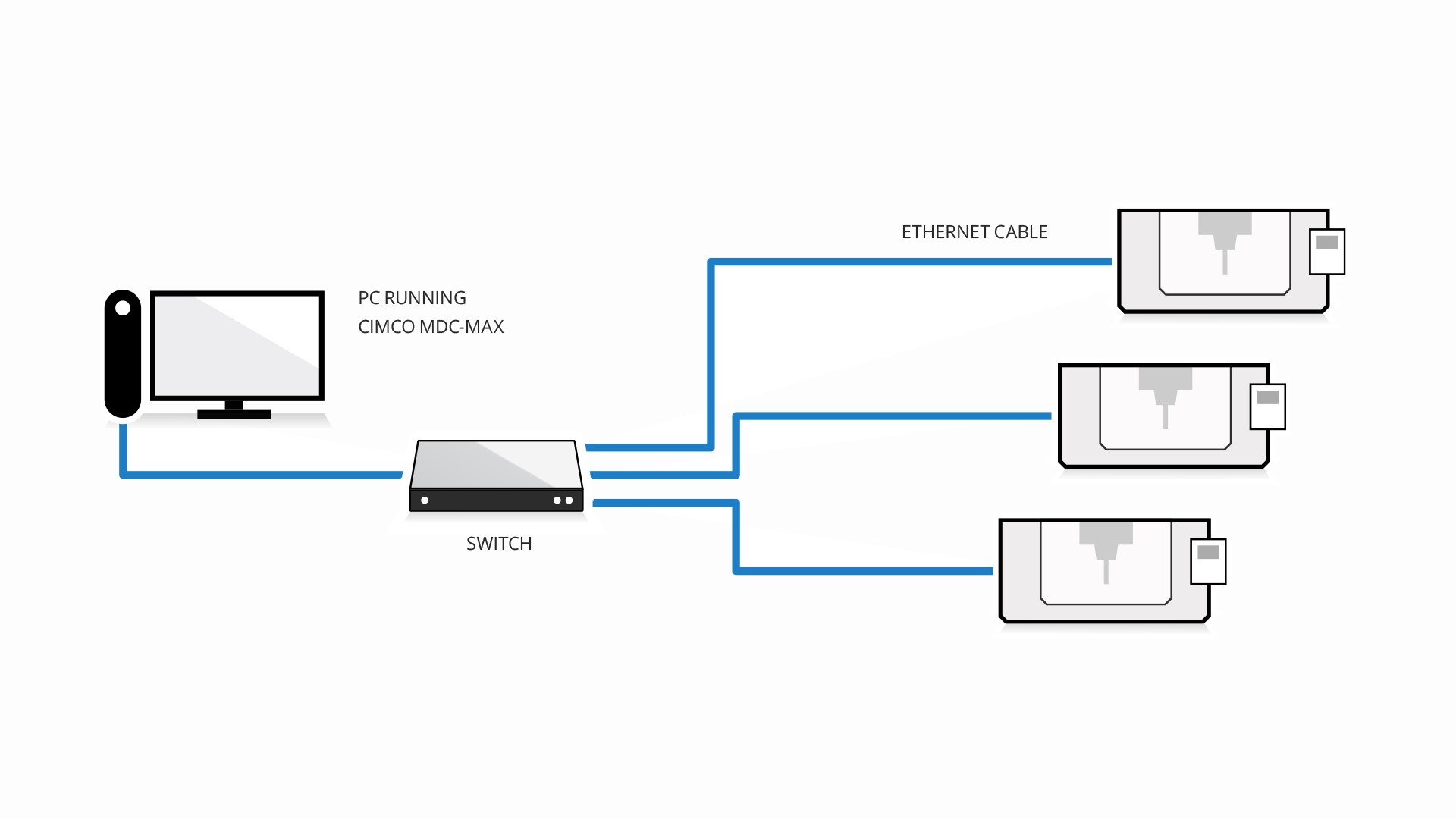

Прямое соединение

Если станок, который вы хотите мониторить, имеет один из интерфейсов сбора данных (см. таблицу ниже), прямое соединение может быть установлено путем простого подключения кабеля Ethernet к станку. В этом случае никакого дополнительного оборудования не требуется, не считая устройства для ввода данных оператором (например, планшет). Но в некоторых случаях невозможно подключиться к стойкам с ЧПУ напрямую и соединение устанавливается с помощью дополнительных аппаратных средств.

Соединение с помощью доп. оборудования

Для соединения со станком могут использоваться дополнительные устройства, например, MDC-Box или Moxa ioLogik. Эти устройства управляют соединением станка и сети и облегчают передачу данных в систему MDC-Max.

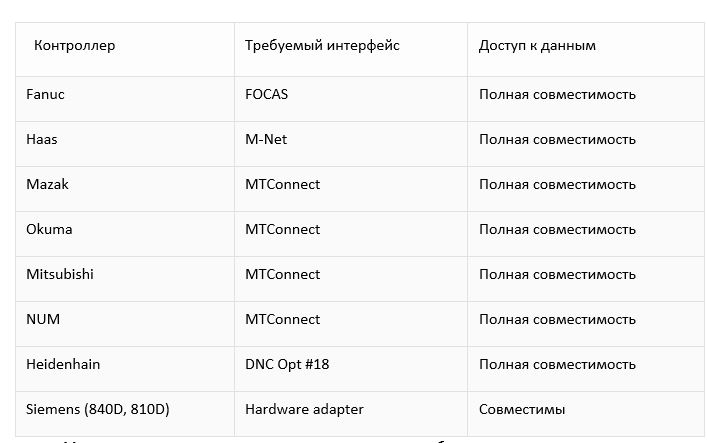

Поддерживаемые стойки ЧПУ
Мы поддерживаем множество различных стоек с ЧПУ, ниже представлены некоторые из них. Если вы не нашли нужную стойку в нашем списке, пожалуйста, свяжитесь с нами.
